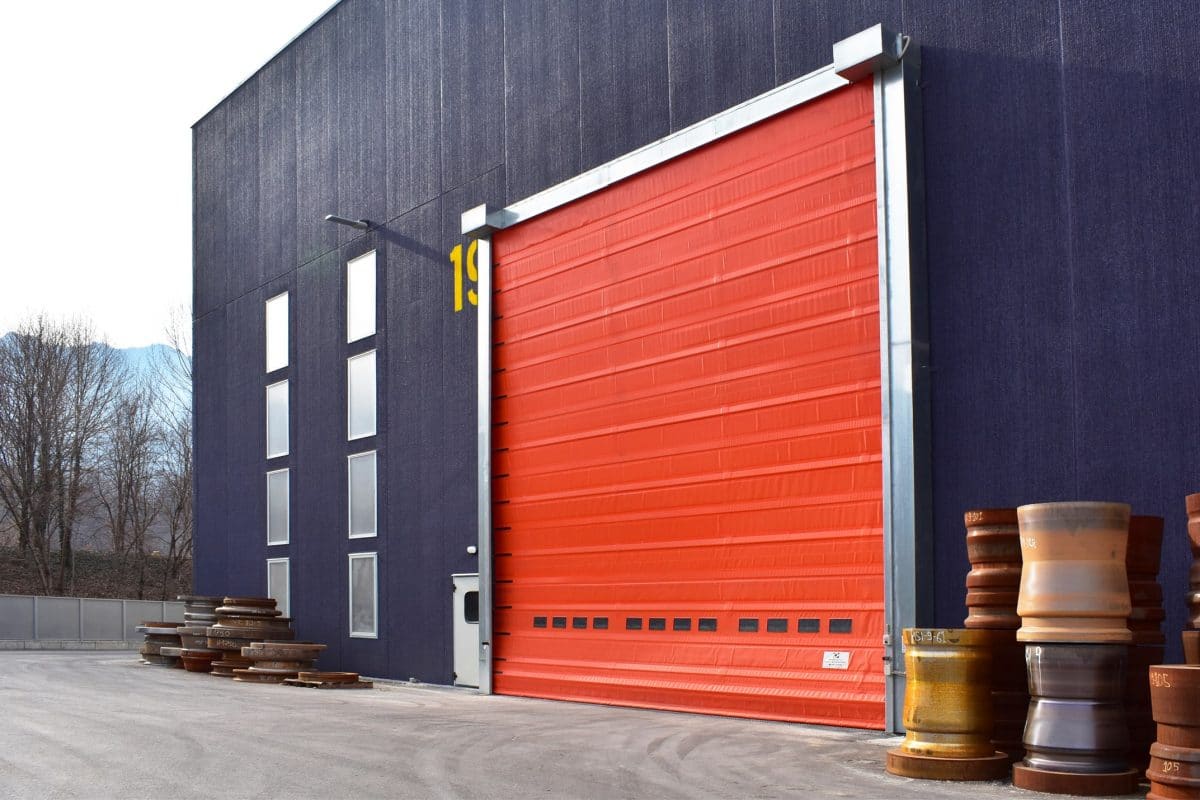

EnPorte rapide industriali
Particolarmente indicate in occasione di varchi dove si ha la necessità di passaggi frequenti, come divisorie tra ambienti contigui o per chiudere zone di isolamento. Sono disponibili nelle versioni ad avvolgimento o ad impacchettamento rapido.
Le porte rapide offrono un ottimo livello di coibentazione e di protezione dei varchi che necessitano di frequenti aperture quotidiane. Caratterizzate dall’alta velocità di azionamento del telo, si dividono in due tipologie: porte avvolgibili industriali e porte rapide ad impacchettamento.

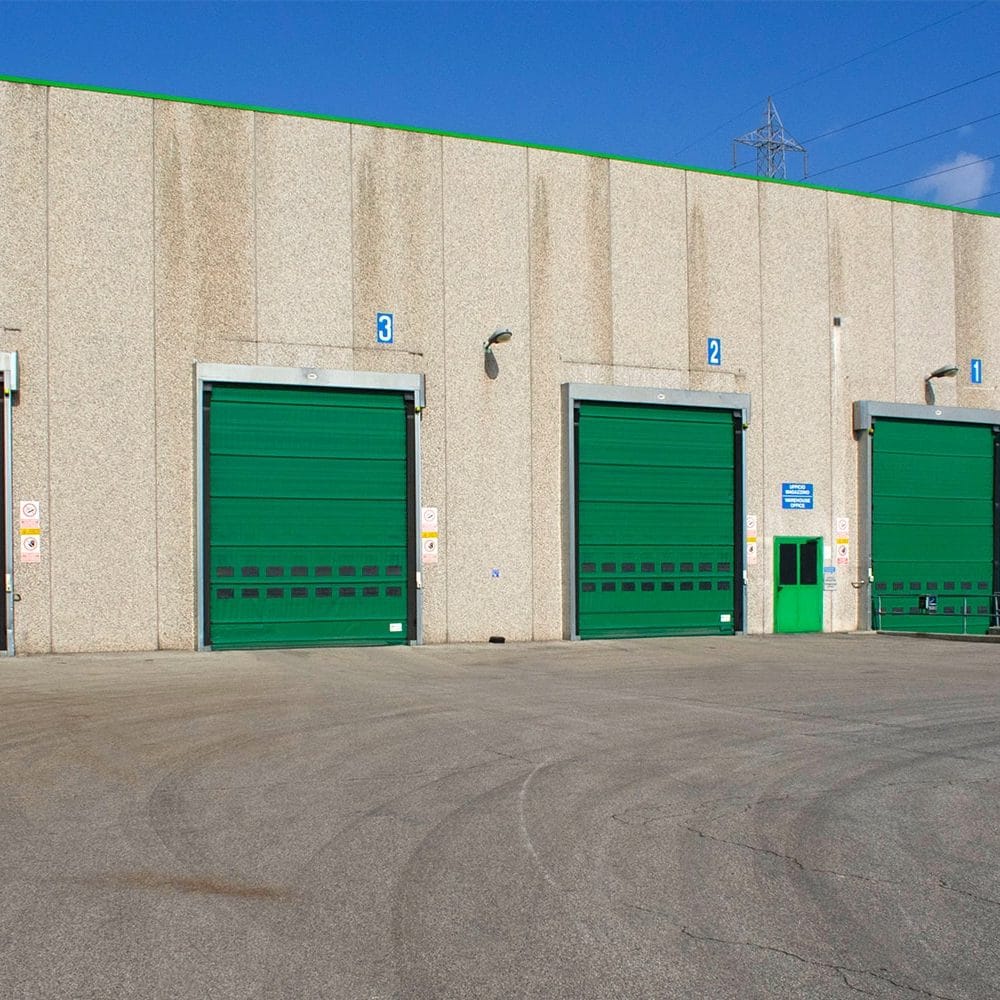

I portoni avvolgibili hanno il vantaggio di avere un avvolgimento verticale molto rapido ed ingombri ridotti. Le porte ad avvolgimento rapido sono soluzioni adatte per uso sia interno che esterno allo stabile.

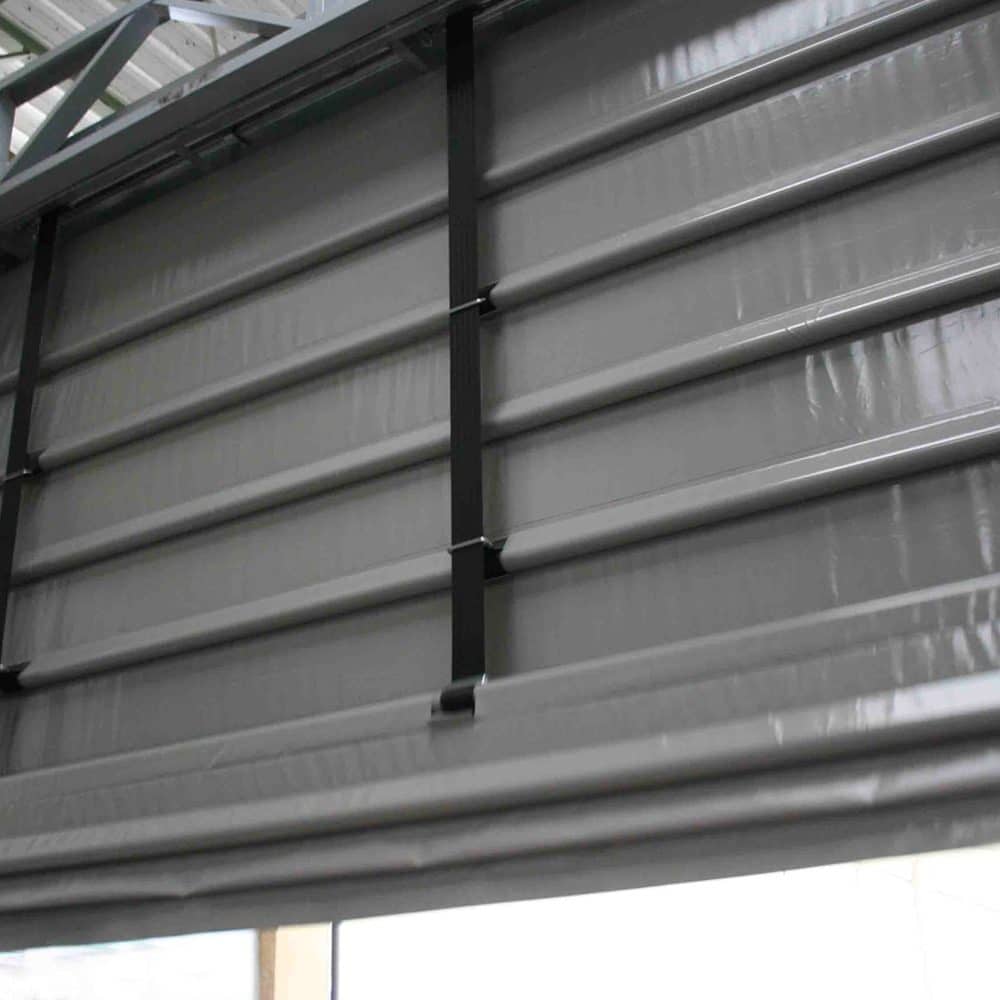

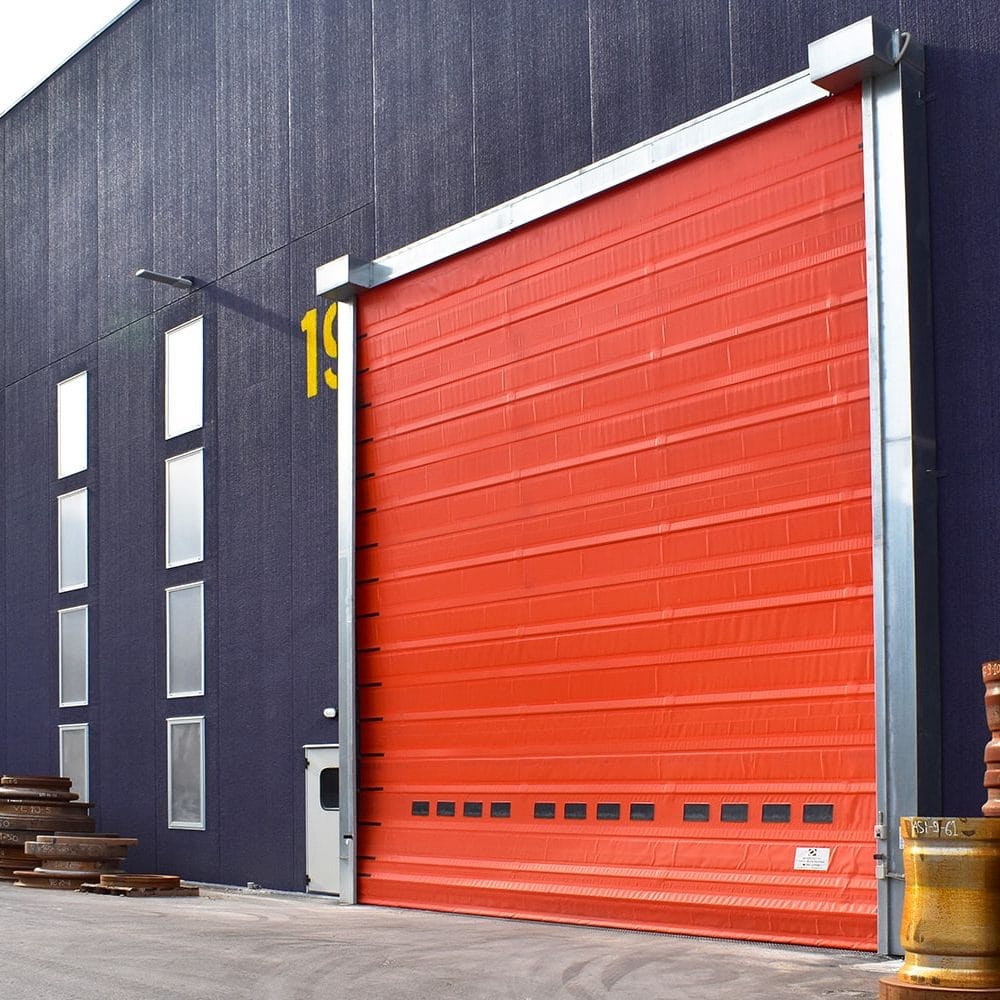

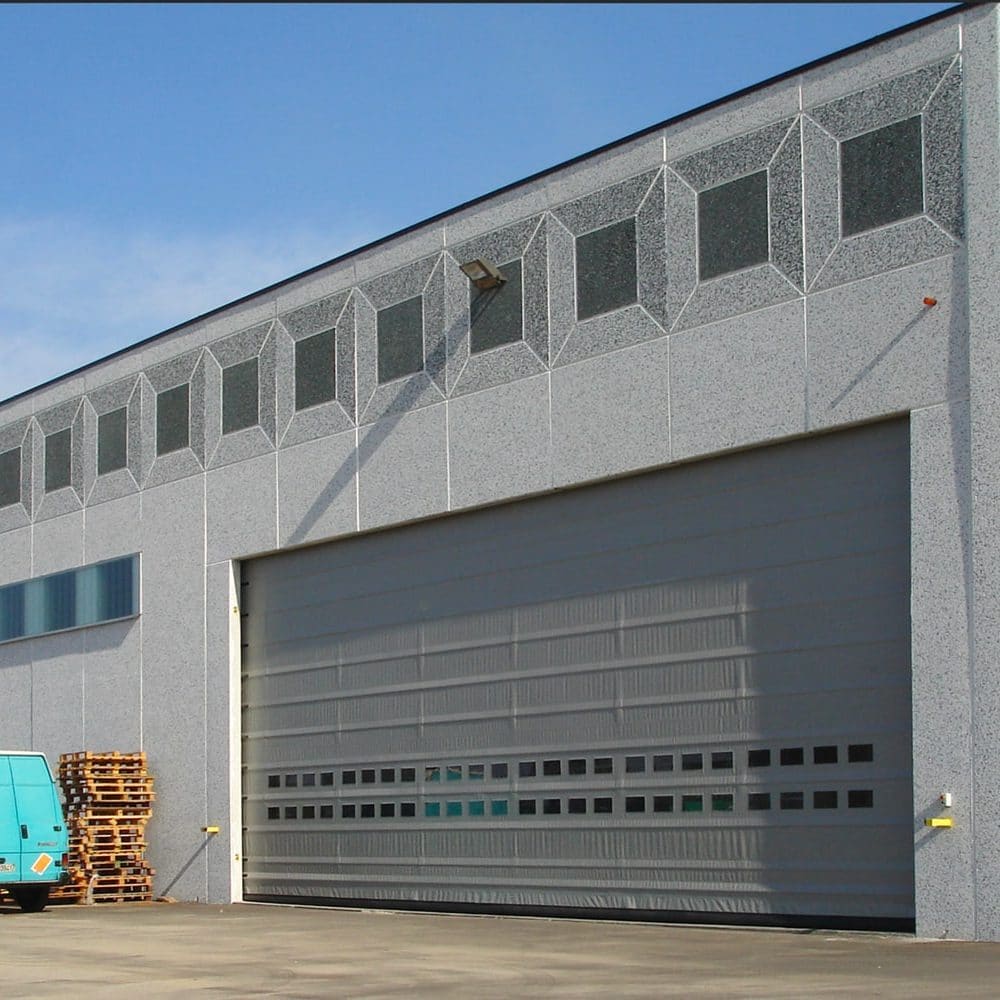

Le porte ad impacchettamento rapido hanno un sistema di impacchettamento verticale molto veloce ed un’ alta resistenza al vento. Particolarmente adatte per il posizionamento all’esterno, possono essere usate anche all’interno di uno stabile.
Tra i modelli disponibili abbiamo le Dynaco, porte rapide ad alte prestazioni studiate per un utilizzo intensivo e per proteggere dagli agenti atmosferici.
01
/
10

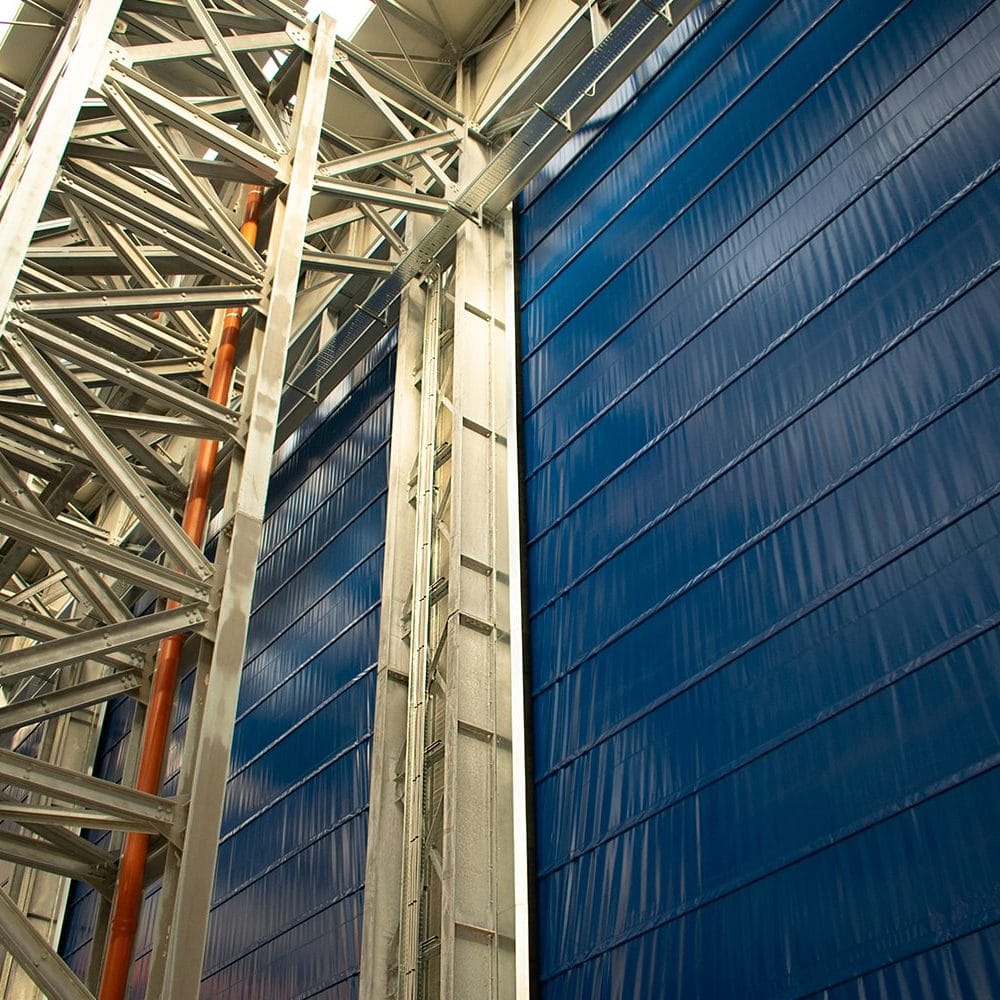

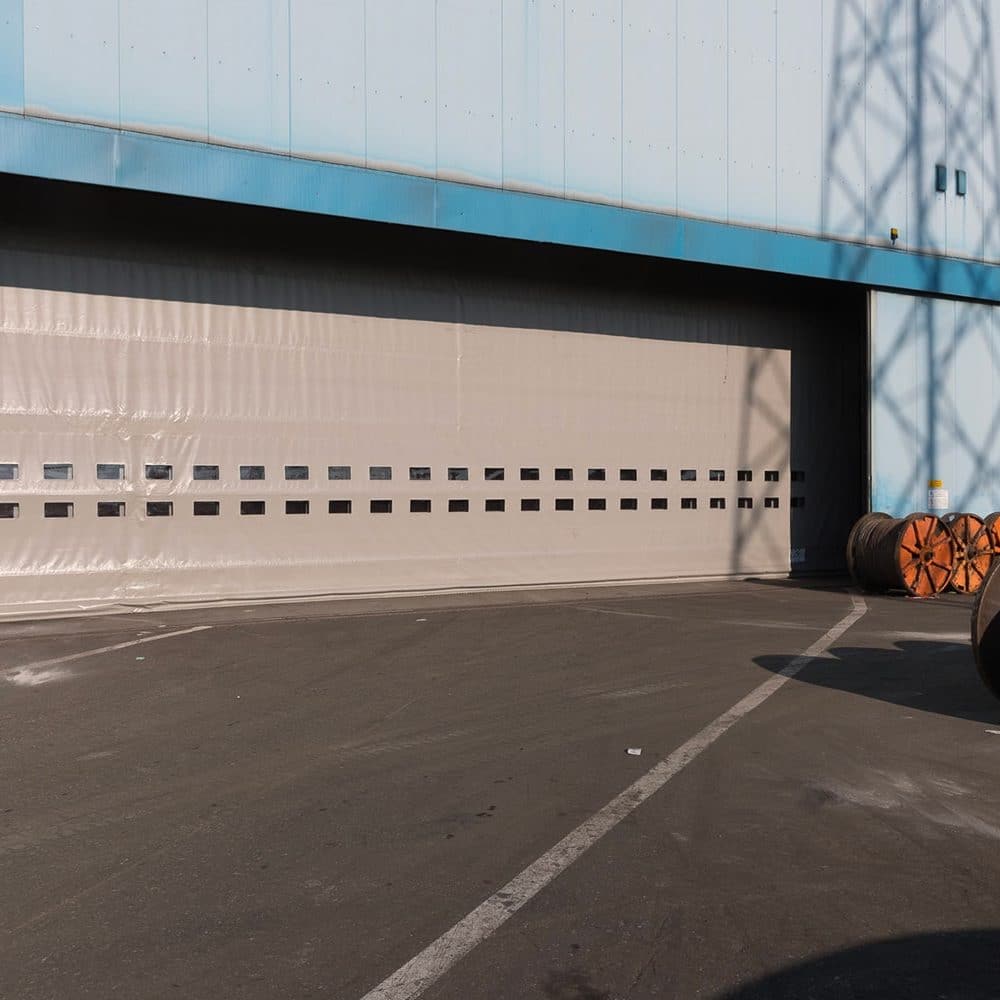

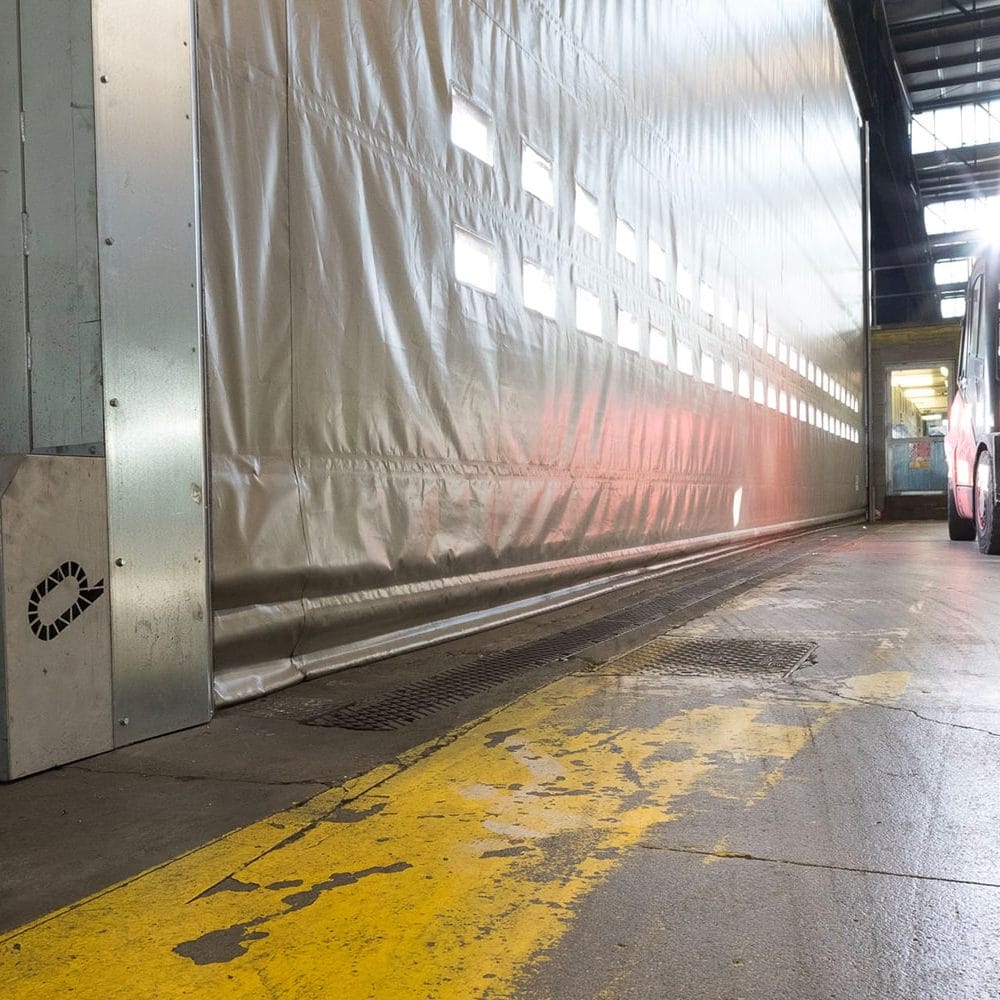

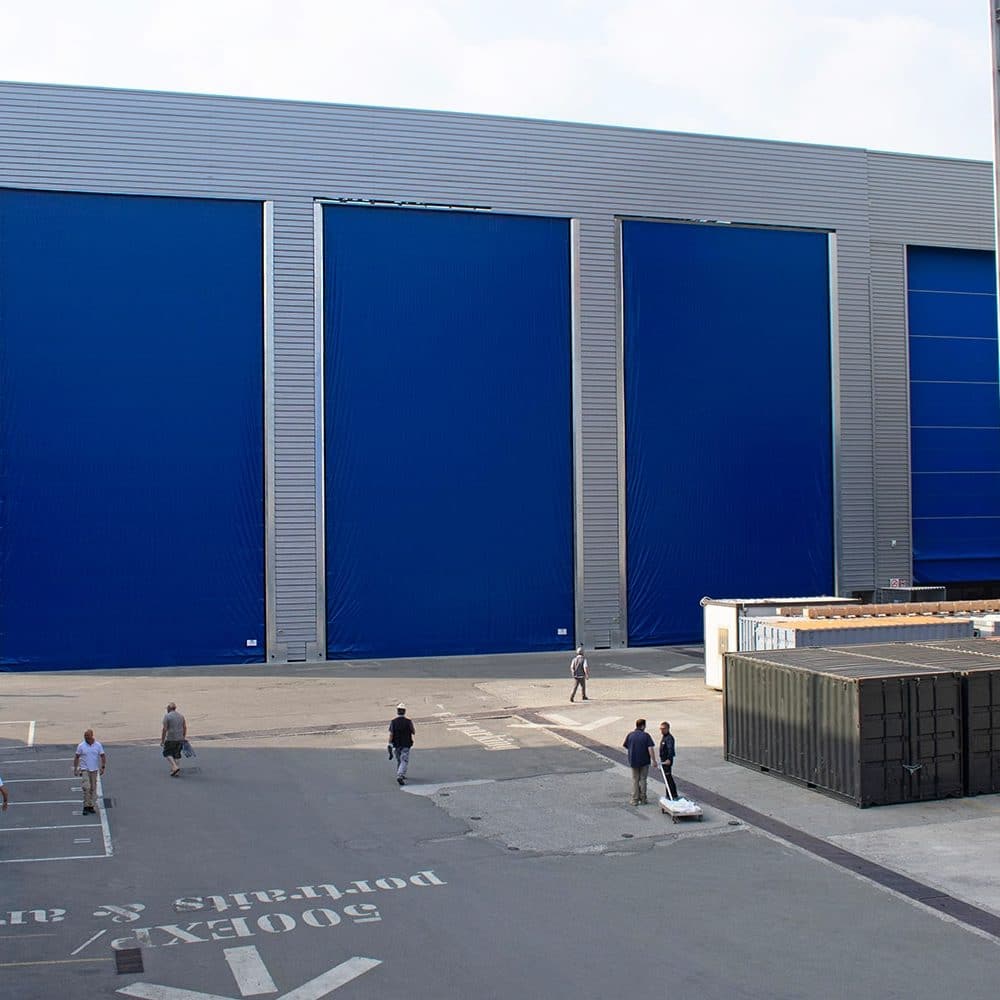

Porta rapida ad impacchettamento automatico Saildoor®
Porta ad impacchettamento rapido ad elevate performance, resistente al vento fino alla classe 5 della norma EN 12424, indicata per grandi dimensioni.
Vuoi saperne di più?
Scopri com’è stata pensata, progettata e costruita la nostra porta ad impacchettamento rapido con la più alta classe di resistenza al vento.
Specifiche
Installazione:
interno/esterno
Montanti:
travi in acciaio zincato sagomate
con carter di copertura in lamiera
pressopiegata
Traversa:
non meccanizzata con il solo scopo
di sorreggere il telo
Telo:
in PVC auto-estinguente in classe II
irrigidito per mezzo di cavi in acciaio
Finestratura:
oblò o bande di visibilità
Motorizzazione
Tensione nominale di installazione
400V / 3+T -
Frequenza
50 Hz -
Potenza motore proporzionata
alla dimensione della porta -
Motoriduttori posizionati
al piano del pavimento
Note tecniche
Velocità media apertura/chiusura
0,4 m/s
-
Resistenza agli strappi del telo
3000 N/5cm
-
Dimensioni massime
a progetto -
Porte secondo Norma
UNI EN 13241
-
Resistenza alla differenza
di pressione
CL 5
Optional
Motore pneumatico/oleodinamico per zone ATEX -
Telo fonoassorbente -

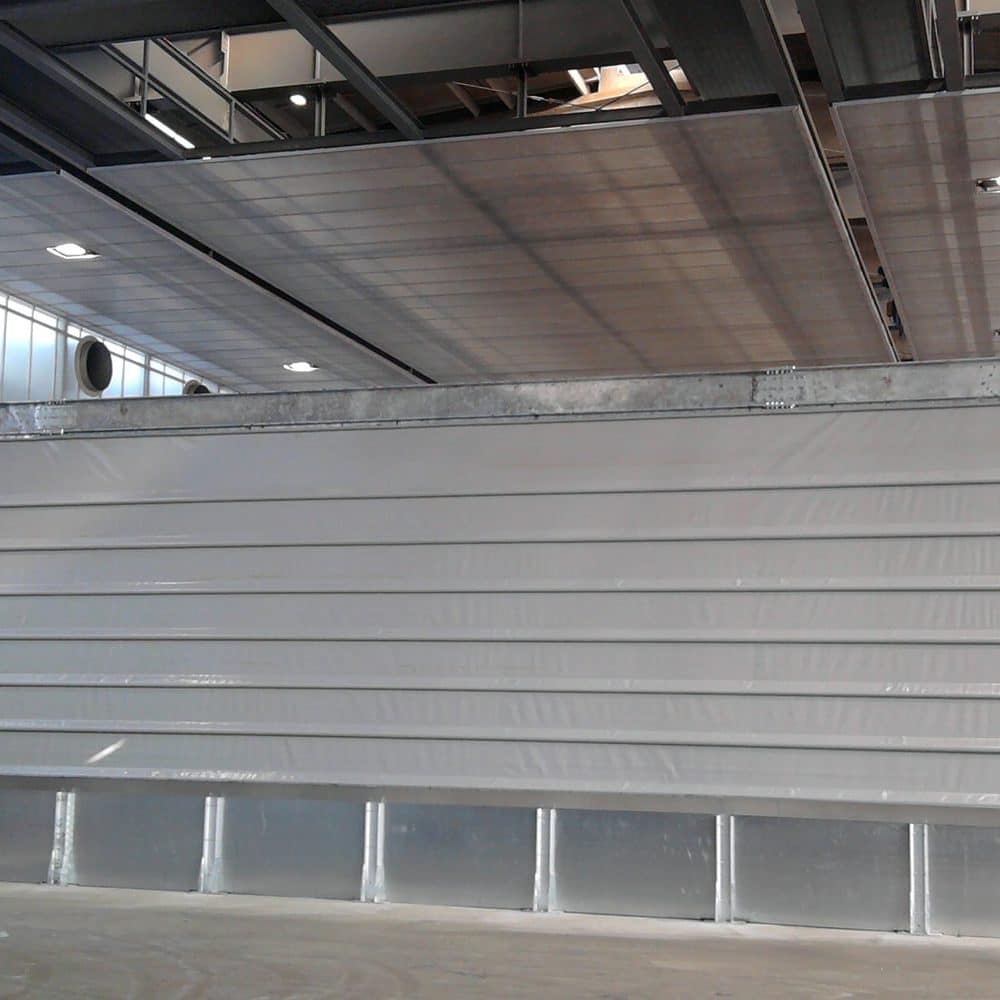

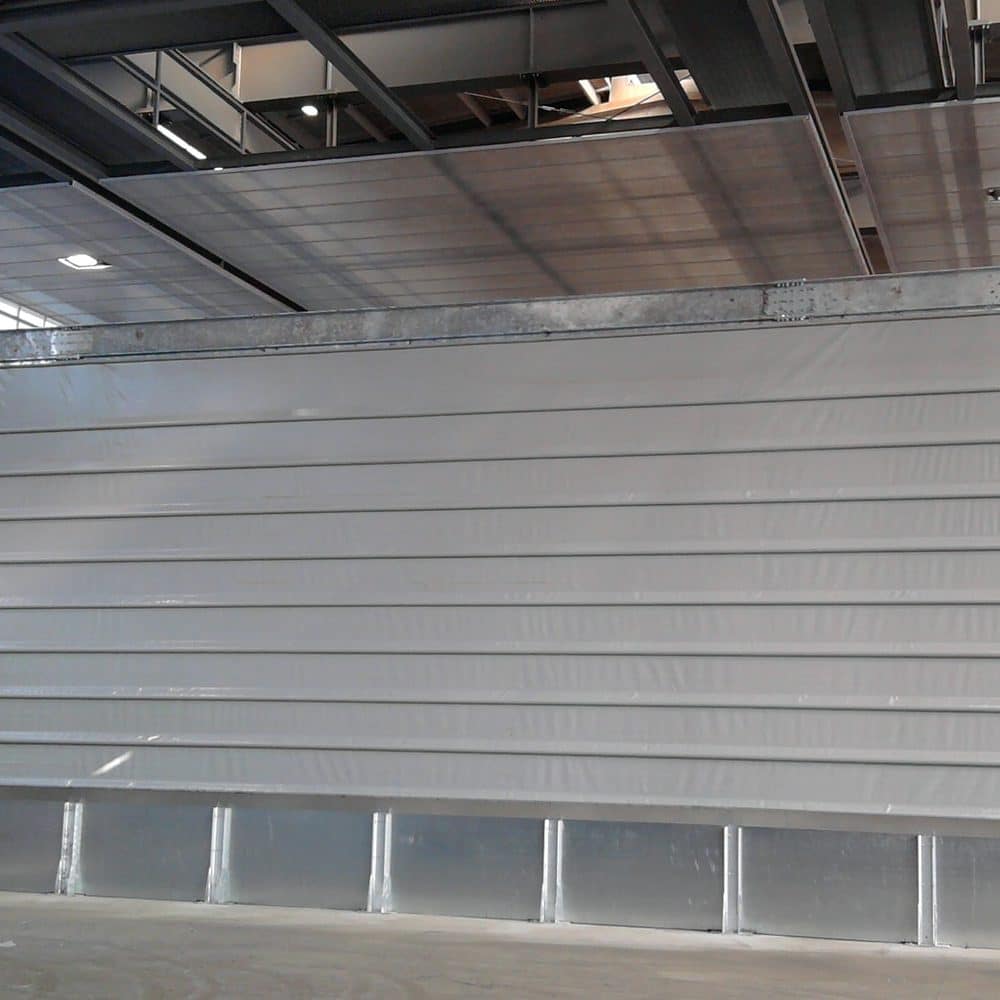

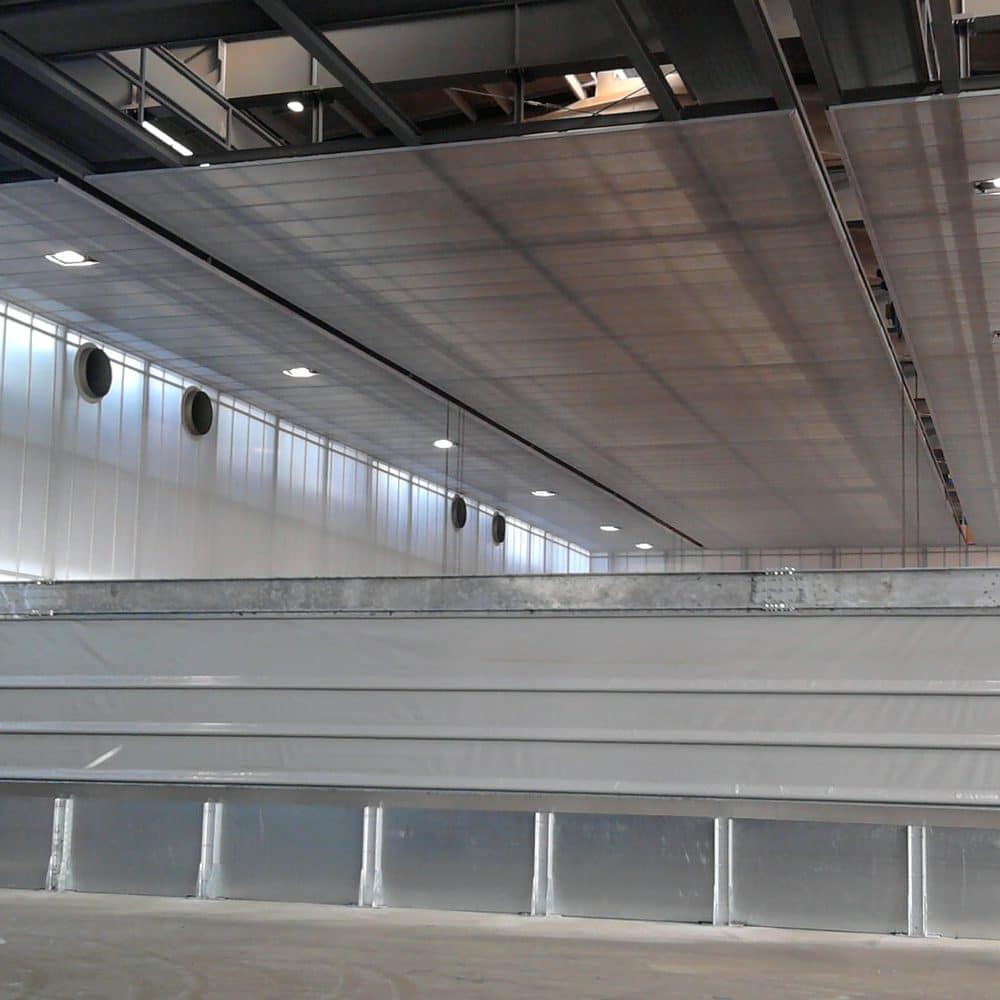

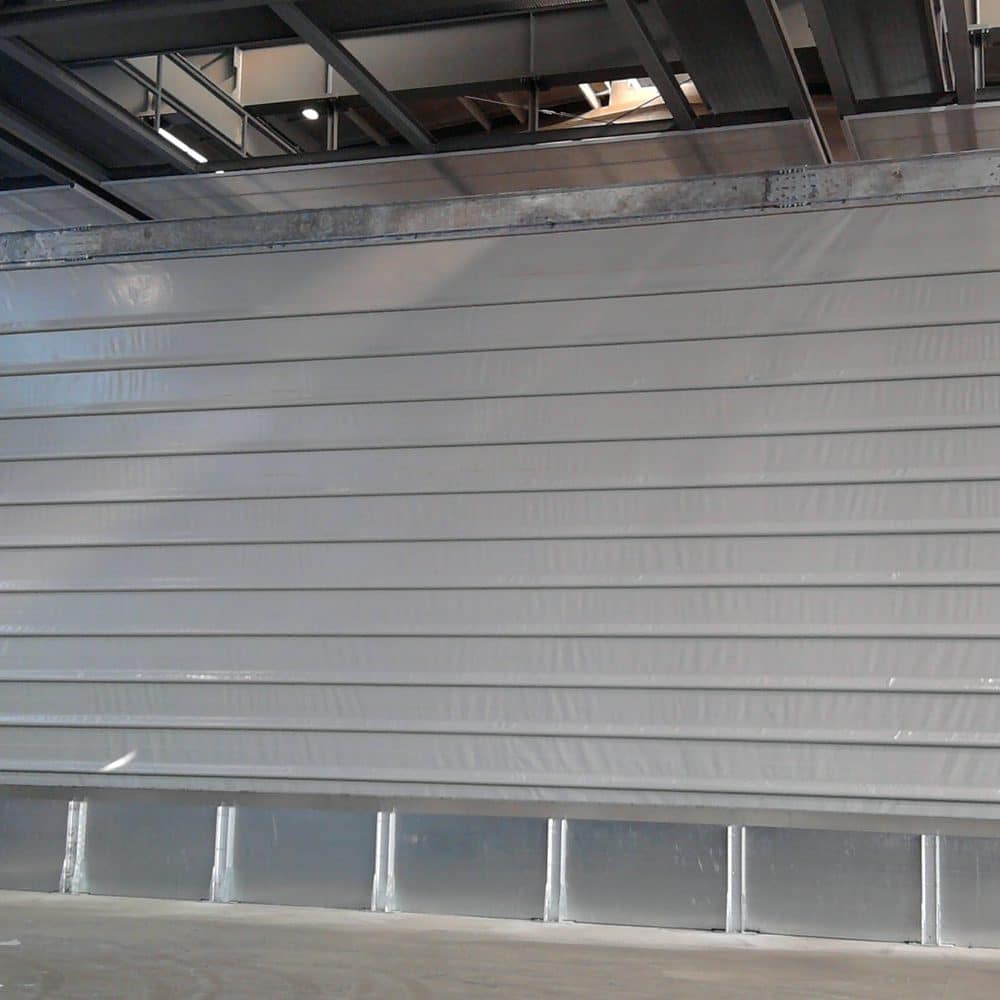

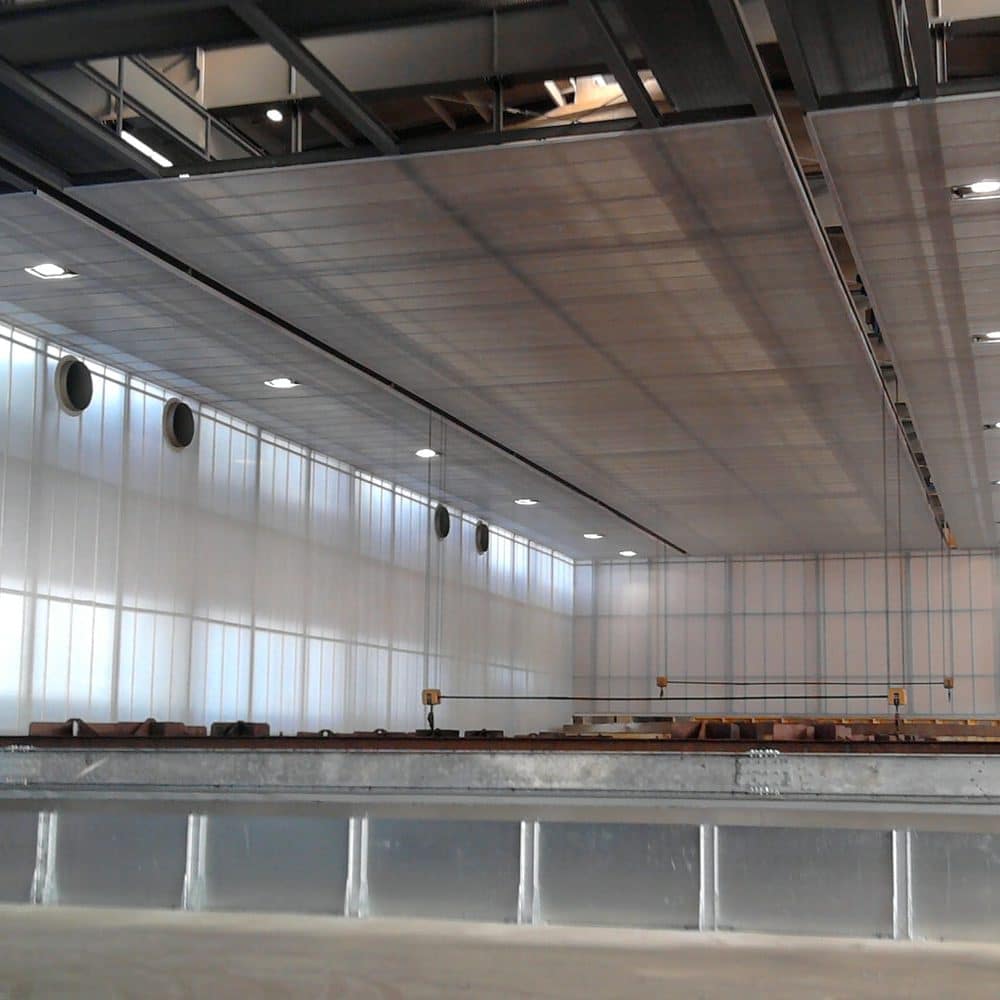

Sistema Reverso -
Apertura automatica
Finiture
02
/
10

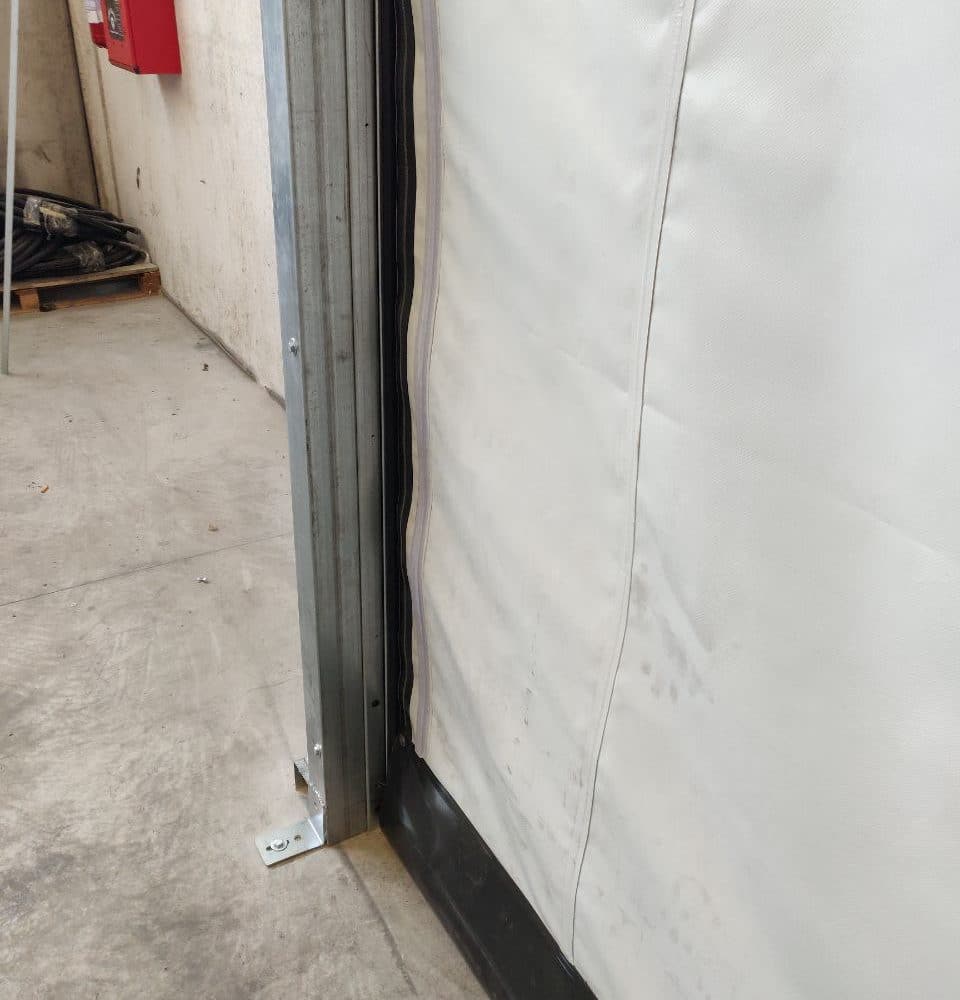

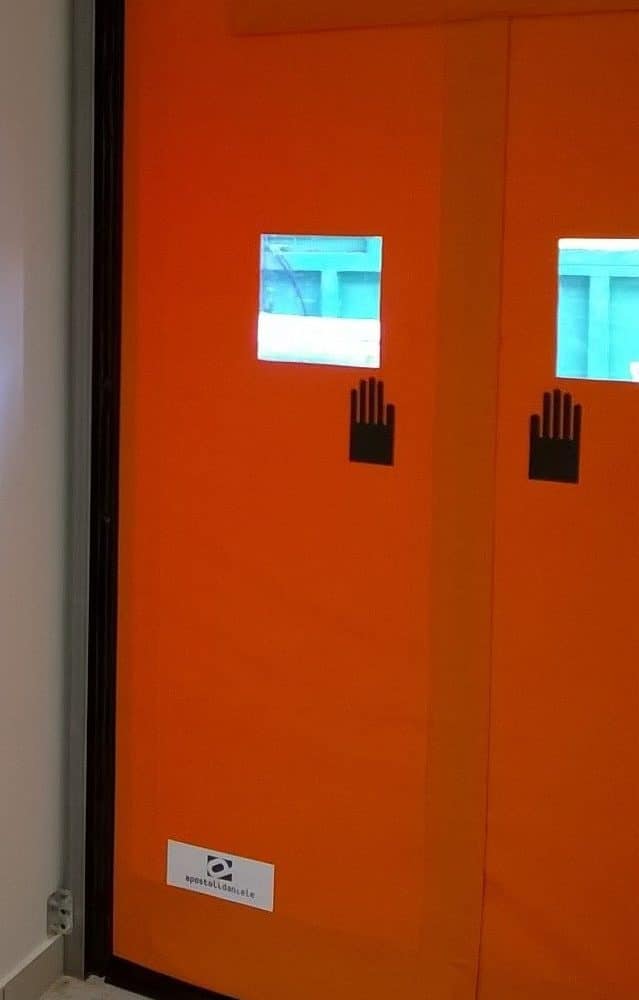

Porta rapida ad avvolgimento automatico R21
Porta ad avvolgimento rapido automatico, adatta per locali industriali.
Con telo senza tubi e guide a bassa permeabilità all’aria.
Specifiche
Installazione:
interno/interno e interno/esterno

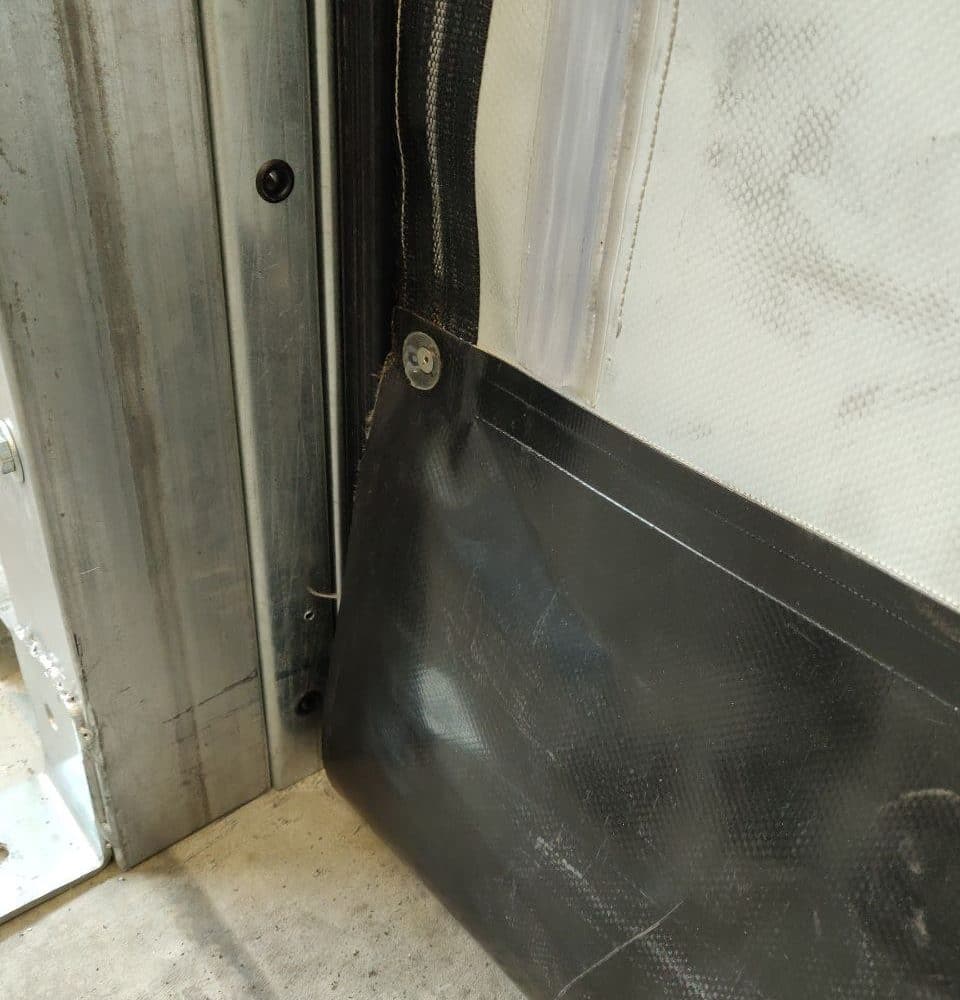

Montanti:
in lamiera pressopiegata in acciaio zincato e guide in polizene
Traversa:
realizzata con un tubolare in acciaio con carter in lamiera
Telo:
in PVC autoestinguente classe II, trama e ordito ad alta resistenza, spalmato in PVC
Finestratura:
oblò o bande di visibilità
Optional:
telo grigliato
Sistemi di apertura
Metal detector:
comando di apertura automatica con sensore di massa metallica a spire magnetiche
Radar:
comando di apertura per porte industriali. Rileva sia persone che veicoli su superfici da 1 a 20 mq, orientabile a seconda della necessità
Telecomando:
campo operativo dei trasmettitori variabile da 80 a 100 metri
Dispositivi elettrici
Fotocellule:
tre coppie di fotocellule inserite nei montanti per arrestare la discesa del telo arrotolandolo nuovamente in caso del rilevamento di un ostacolo

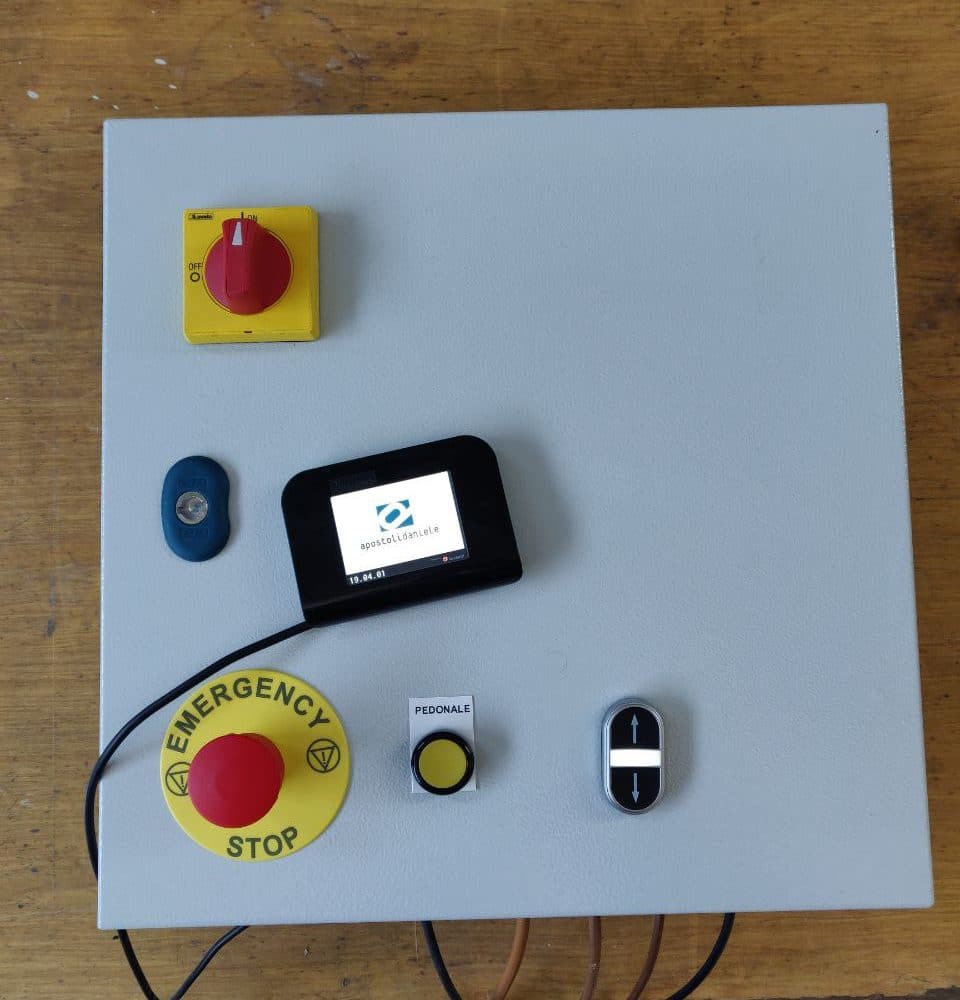

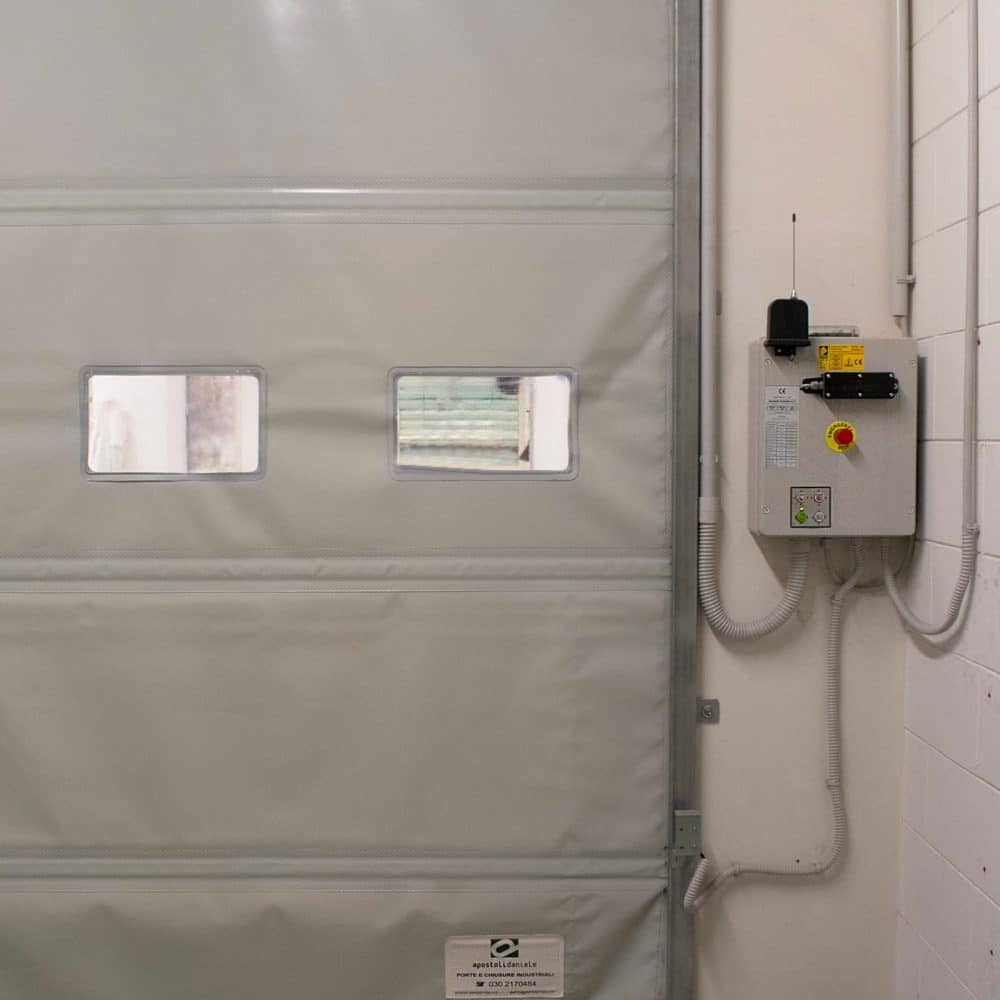

Quadro elettrico:
il quadro elettrico monta un inverter che, con l’ausilio di una scheda logica dedicata, permette di controllare il gruppo motoriduttore gestendo il moto con opportune rampe di accelerazione e di decelerazione
Encoder:
gli input di posizione del manto vengono forniti da un encoder assoluto multigiro direttamente in asse con il tamburo di avvolgimento
Dongle:
il tastierino portatile permette all’installatore di modificare i parametri del quadro elettrico bordo macchina entro i limiti previsti dal programma quadro
Motorizzazione
Tensione nominale di installazione 220V / 1+N+T
-
Frequenza 50 Hz
-
Potenza motore 1,1 kW
-
Motoriduttore a monovelocità, montato all’esterno della traversa sotto carter
Note tecniche
Velocità media apertura/chiusura 1.4 m/s
-
Resistenza agli strappi del telo
3000 N/5cm
-
Dimensioni massime 4000x4000 mm
-
Porte secondo Norma
UNI EN 13241
Finiture
03
/
10

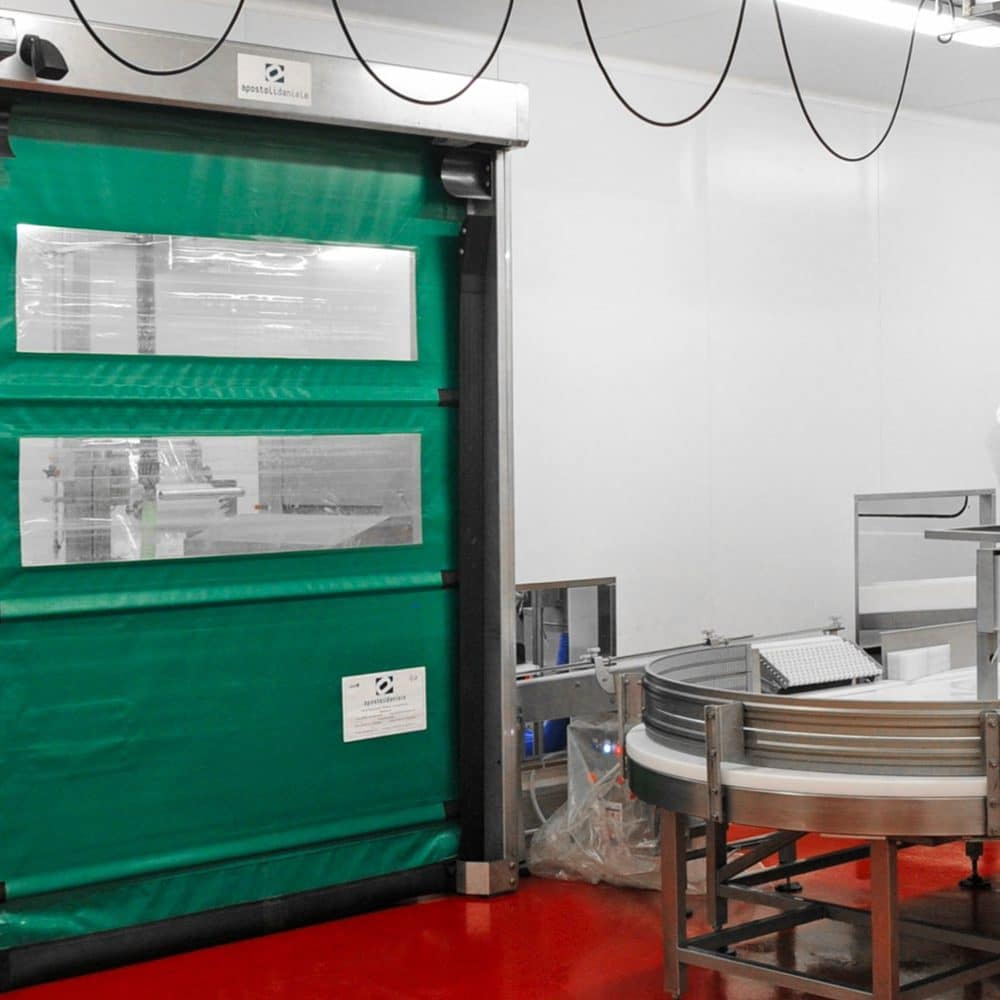

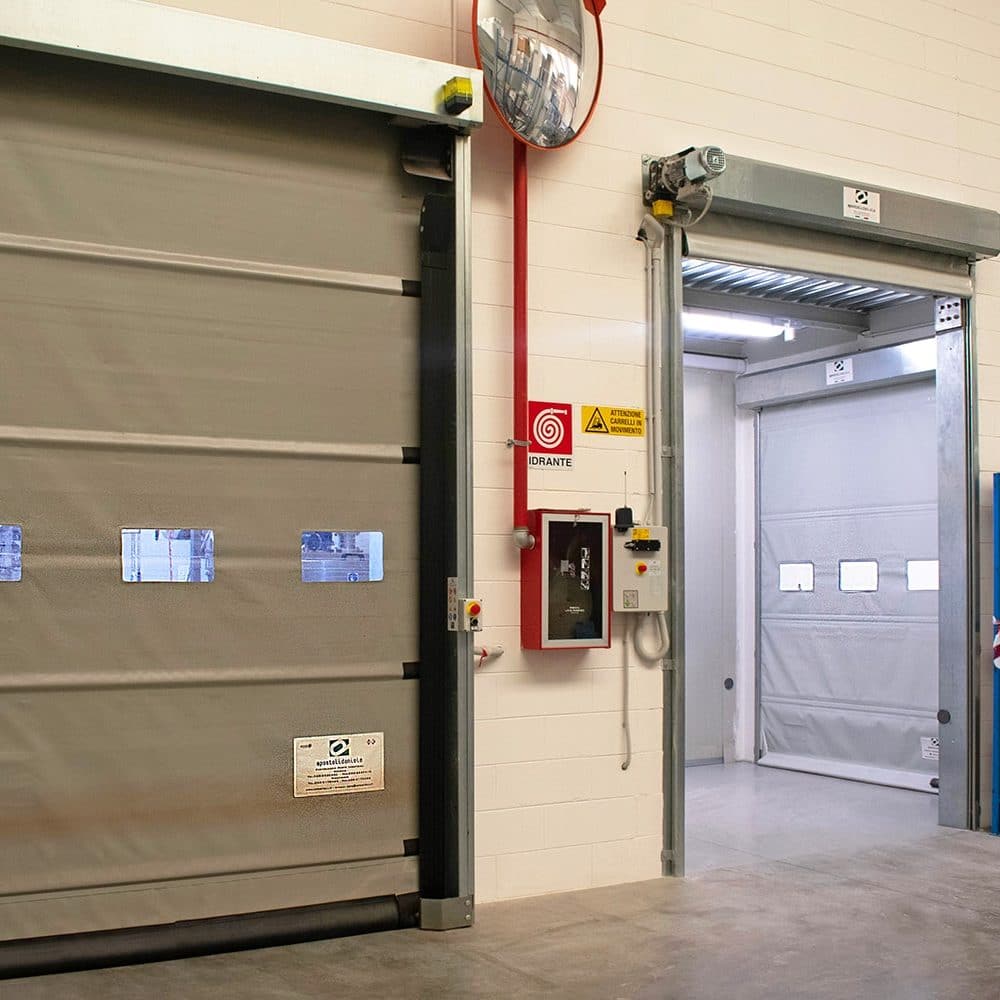

Porta rapida ad avvolgimento automatico Mavifood
Auto-repair & anti-damage
Porta ad avvolgimento rapido automatico adatta per la separazione di locali industriali per il settore agro-alimentare.
Specifiche
Installazione:
interno/interno
Traversa:
in lamiera pressopiegata in acciaio
zincato, inclinata e finalizzata al
lavaggio a getto d’acqua evitando
il ristagno della stessa
Montanti:
in lamiera pressopiegata in acciaio
zincato, a richiesta in acciaio INOX
Telo:
in PVC autoestinguente classe II ,
anti UV e anti muffa, irrigidito per
mezzo di tubi in composite

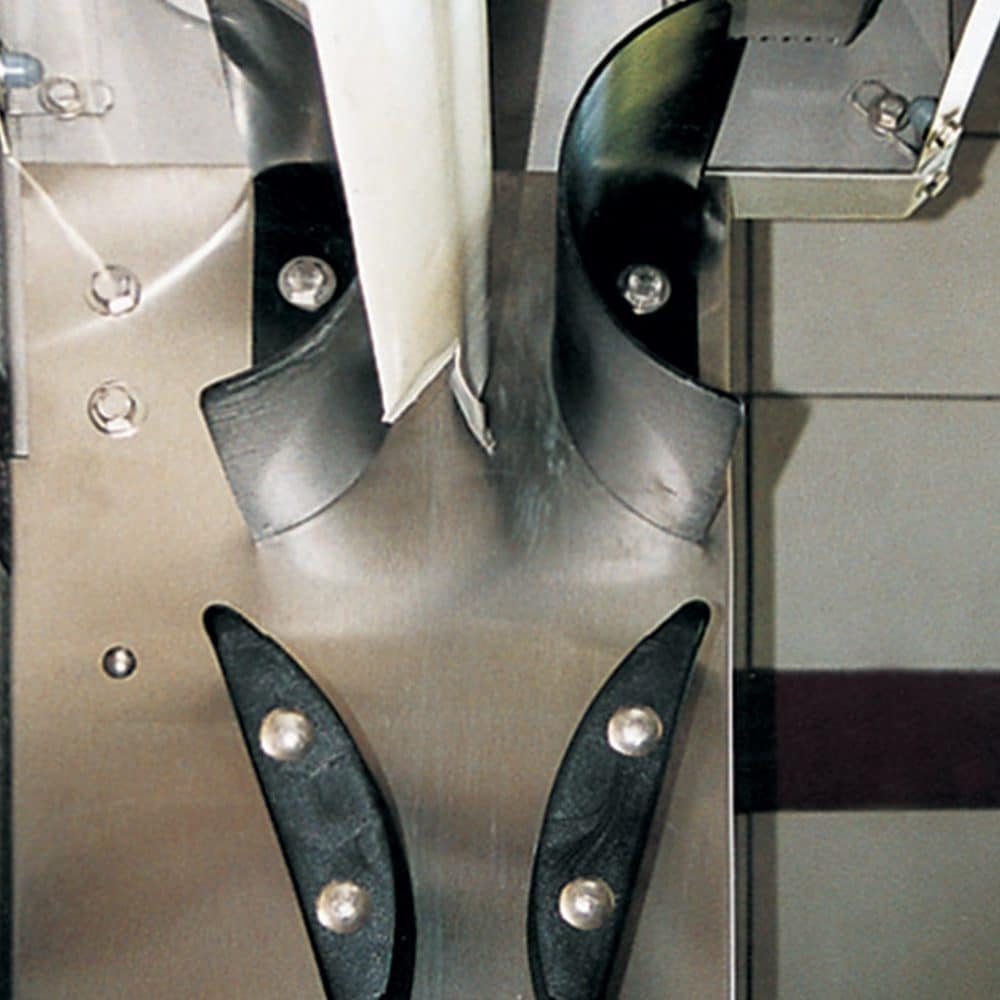

Auto-repair:
le guide aperte consentono il
reinserimento automatico del telo
in caso di fuoriuscita
Anti-damage:
le guide flessibili ed i tubi flessibili
evitano danni permanenti al telo ed
alla struttura
Finestratura:
oblò o bande di visibilità
Optional:
telo grigliato
Sistemi di apertura
Metal detector:
comando di apertura automatica
con sensore di massa metallica a
spire magnetiche
Radar:
comando di apertura per porte
industriali. Rileva sia persone
che veicoli su superfici da 1 a 20
mq, orientabile a seconda della
necessità
Telecomando:
campo operativo dei trasmettitori
variabile da 80 a 100 metri
Sistemi di sicurezza
Il controllo di passaggio
viene gestito e controllato in
sicurezza attraverso 2 fotocellule
trasmittenti (una per lato
porta) e 2 riceventi complete di
amplificatore.
Dispositivo di protezione mobile
su bordo chiusura, costituito da
una striscia resistiva sensibile
al contatto che trasmette via
radio con la centrale di comando.
In caso di urto accidentale ne
determina l’arresto e l’immediata
riapertura come disposto dalla
normativa UNI EN 13241.
Sistema di sicurezza NO TOUCH
Motorizzazione
Tensione nominale di installazione
400V / 3+T
-
Frequenza
50 Hz
-
Potenza motore
da 0,37
-
Motoriduttore a monovelocità,
integrato nella traversa
Note tecniche
Velocità media apertura/chiusura
0,7 - 1,0 m/s
-
Resistenza agli strappi del telo
3000 N/5cm
-
Resistenza guide minima alla
trazione
45.000 N
-
Forza massima su bordo primario
UNI EN 13241
-
Dimensioni massime
4000x4000 mm
-
Porte secondo Norma
UNI EN 13241
Oggetti BIM
Finiture
04
/
10

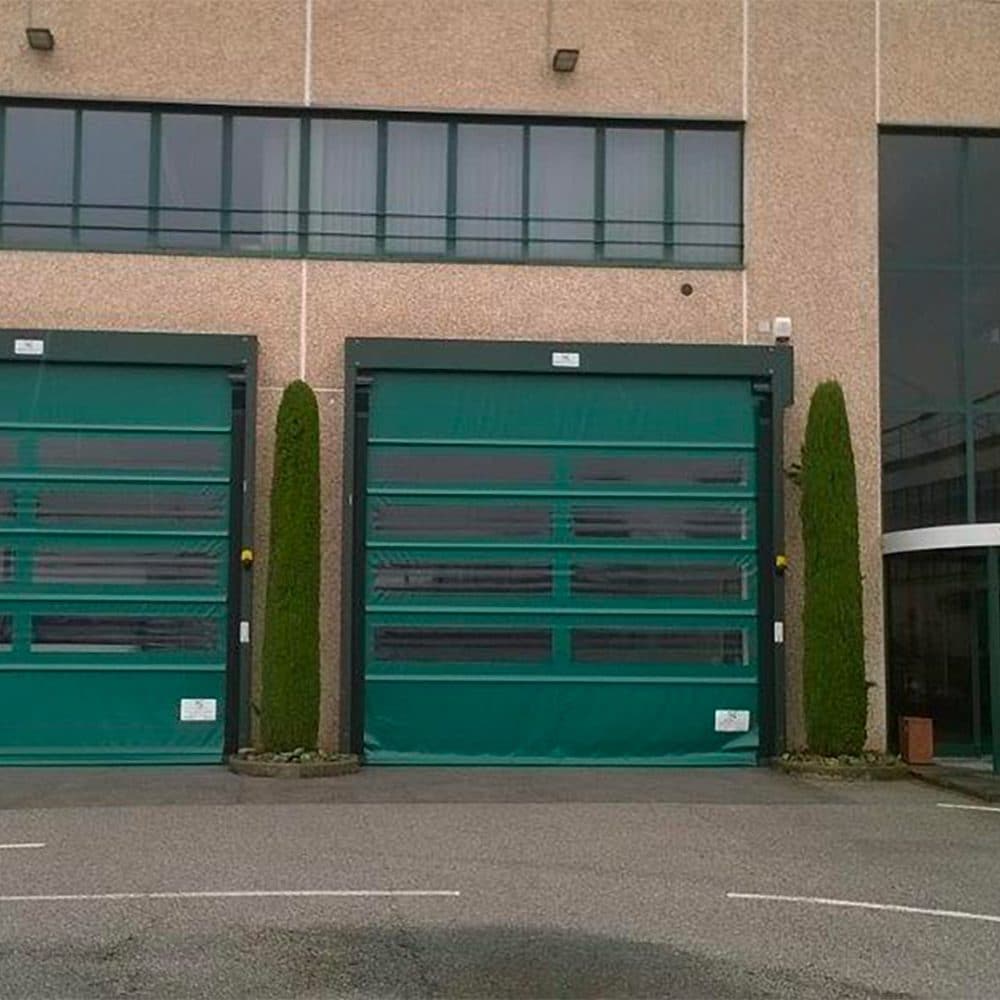

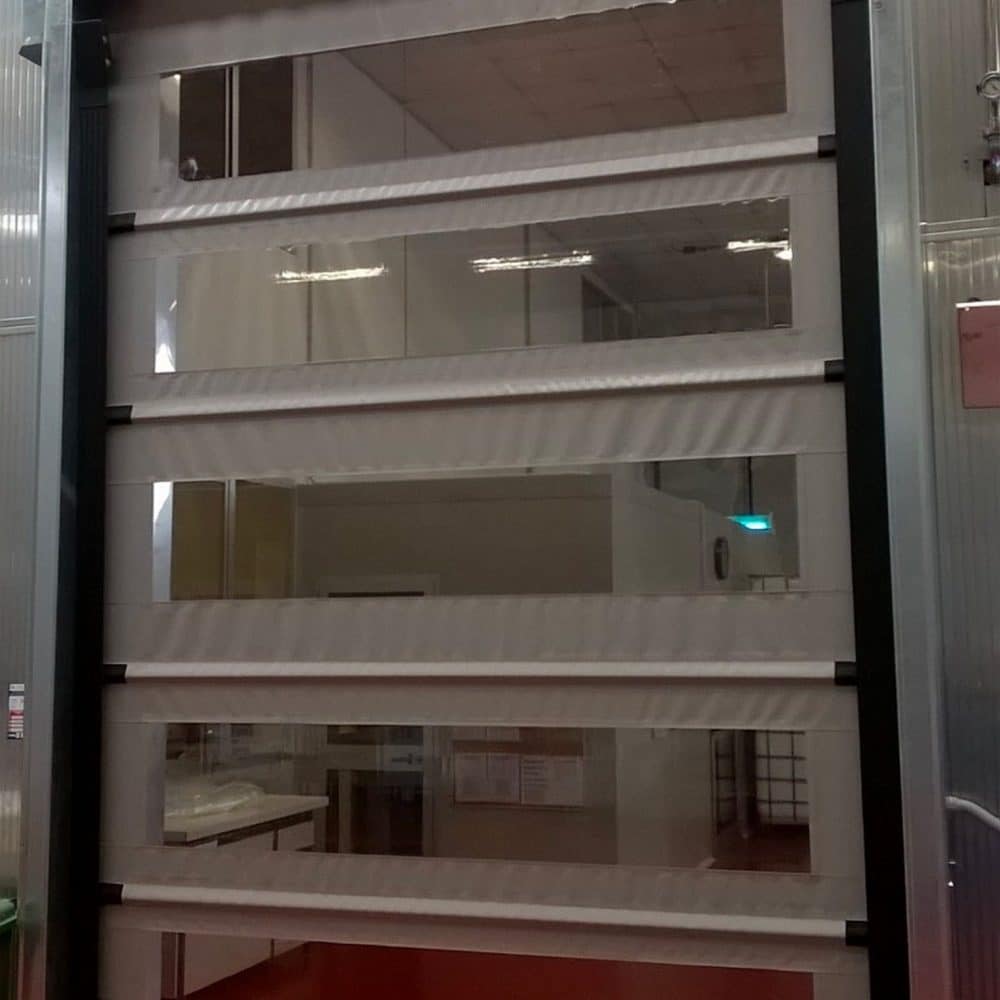

Porta rapida ad avvolgimento automatico AD
Auto-repair & anti-damage
Porta ad avvolgimento rapido automatico, adatta per la separazione di locali industriali contigui e per la chiusura dei punti di accesso esterni.
Specifiche
Installazione:
interno/interno, interno /esterno
Montanti e traversa:
in lamiera pressopiegata in acciaio
zincato, a richiesta tinta RAL o
acciaio INOX
Telo:
in PVC autoestinguente classe
II , anti UV e anti muffa, irrigidito
tramite tubi
Auto-repair:
le guide aperte consentono il
reinserimento automatico del telo
in caso di fuoriuscita
Anti-damage:
le guide flessibili ed i tubi flessibili
evitano danni permanenti al telo ed
alla struttura
Finestratura:
oblò o bande di visibilità
Optional:
telo grigliato,
contrappeso semiautomatico
Sistemi di apertura
Metal detector:
comando di apertura automatica
con sensore di massa metallica a
spire magnetiche
Radar:
comando di apertura per porte
industriali. Rileva sia persone
che veicoli su superfici da 1 a 20
mq, orientabile a seconda della
necessità
Telecomando:
campo operativo dei trasmettitori
variabile da 80 a 100 metri
Sistemi di sicurezza
Il controllo di passaggio
viene gestito e controllato in
sicurezza attraverso 2 fotocellule
trasmittenti (una per lato
porta) e 2 riceventi complete di
amplificatore.
Dispositivo di protezione mobile
su bordo chiusura, costituito da
una striscia resistiva sensibile al
contatto che trasmette via radio
con la centrale di comando.
In caso di urto accidentale ne
determina l’arresto e l’immediata
riapertura come disposto dalla
normativa UNI EN 13241.
Sistema di sicurezza NO TOUCH.
Motorizzazione
Tensione nominale di installazione
400V / 3+T
-
Frequenza
50 Hz
-
Potenza motore
da 0,37 a 0,75 kW
-
Motoriduttore a monovelocità,
montato all’esterno della traversa o
integrato nella traversa
Note tecniche
Velocità media apertura/chiusura
0,7 - 1,0 m/s
-
Resistenza agli strappi del telo
3000 N/5cm
-
Resistenza guide minima alla
trazione
50.000 N
-
Resistenza alla differenza di
pressione
CL 2
-
Dimensioni max int./int.
6000x6000 mm
-
Dimensioni max int./est.
5000x5000 mm
-
Forza massima su bordo primario
UNI EN 13241
-
Porte secondo Norma
UNI EN 13241
Oggetti BIM
Finiture
05
/
10

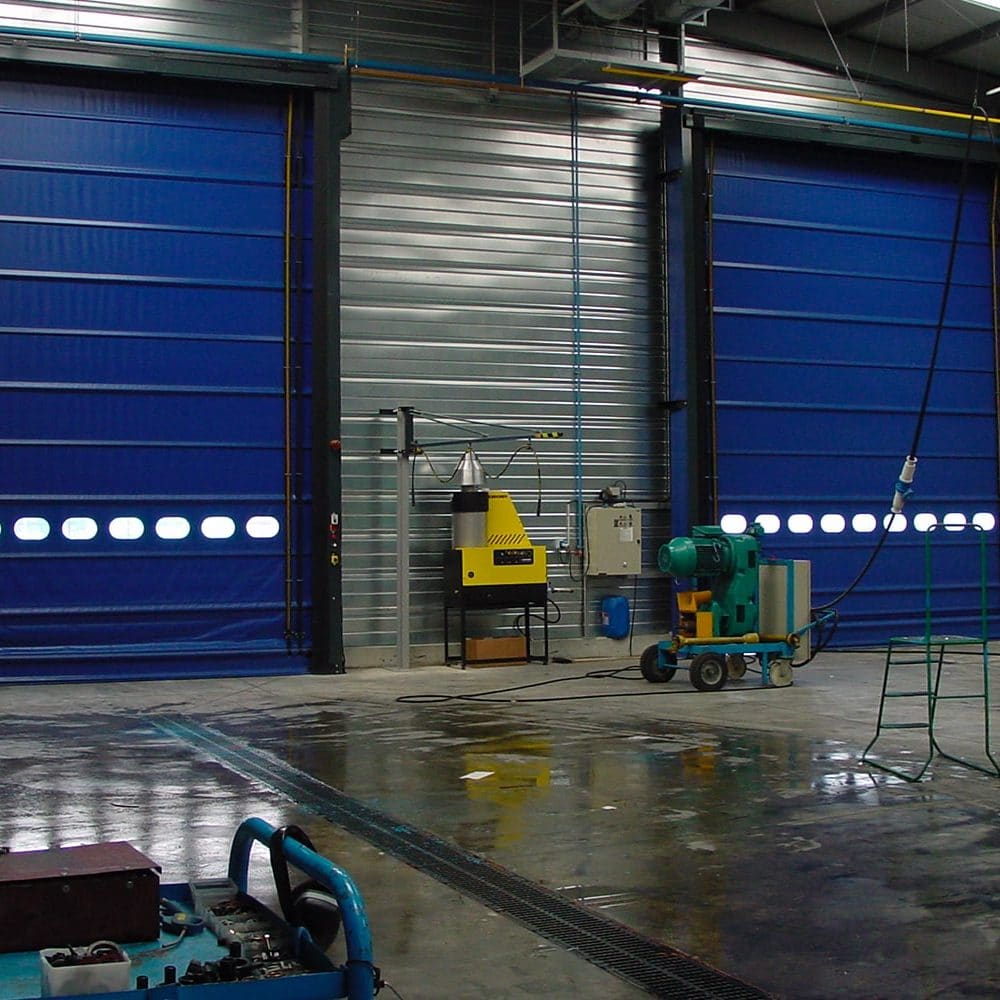

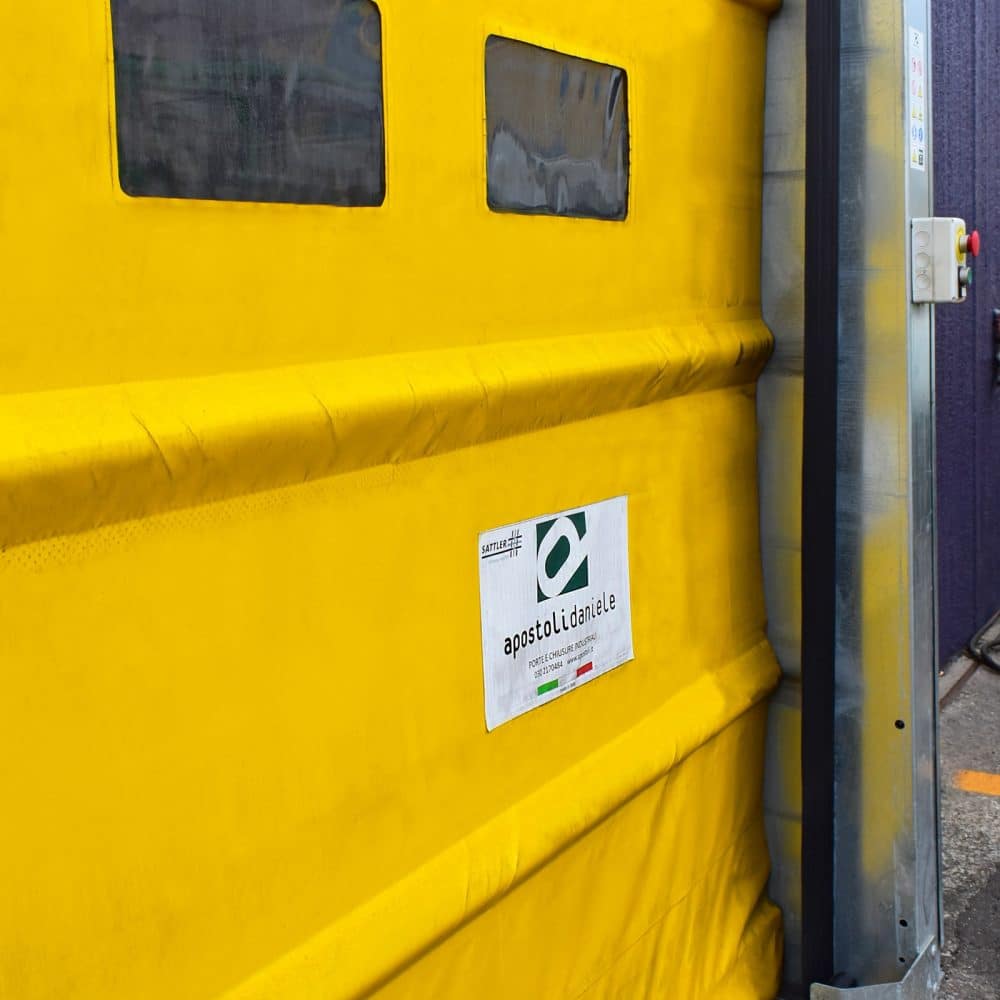

Porta rapida ad impacchettamento automatico F30
Manual-repair & anti-damage
Porta ad impacchettamento rapido automatico con sistema antidamage adatta per locali industriali.
Specifiche
Installazione:
interno/interno, interno /esterno
Montanti e traversa:
in lamiera pressopiegata in acciaio
zincato, a richiesta tinta RAL o
acciaio INOX
Telo:
in PVC autoestinguente classe
II , anti UV e anti muffa, irrigidito
tramite tubi
Antisollevamento:
sistema costituito da una coppia di
fotocellule di sicurezza. In questo
modo la porta viene bloccata
nel caso in cui un oggetto o una
persona vengano accidentalmente
agganciati dalle cinghie di
sollevamento.
Normativa UNI EN 13241
Manual-repair:
le guide flessibili evitano il
danneggiamento dei tubi
consentendo un inserimento
manuale del telo in caso di
fuoriuscita
Anti-damage:
le guide flessibili evitano danni
permanenti alla struttura
Finestratura:
oblò o bande di visibilità
Optional:
telo grigliato,
telo fonoassorbente, contrappeso semiautomatico
Sistemi di apertura
Metal detector:
comando di apertura automatica
con sensore di massa metallica a
spire magnetiche
Radar:
comando di apertura per porte
industriali. Rileva sia persone
che veicoli su superfici da 1 a 20
mq, orientabile a seconda della
necessità
Telecomando:
campo operativo dei trasmettitori
variabile da 80 a 100 metri
Sistemi di sicurezza
Il controllo di passaggio
viene gestito e controllato in
sicurezza attraverso 2 fotocellule
trasmittenti (una per lato
porta) e 2 riceventi complete di
amplificatore.
Dispositivo di protezione mobile
su bordo chiusura, costituito da
una striscia resistiva sensibile
al contatto che trasmette via
radio con la centrale di comando.
In caso di urto accidentale ne
determina l’arresto e l’immediata
riapertura come disposto dalla
normativa UNI EN 13241.
Sistema di sicurezza NO TOUCH
Motorizzazione
Tensione nominale di installazione
400V / 3+T
-
Frequenza
50 Hz
-
Potenza motore
da 1,5 a 2,2 kW
-
Motoriduttore a monovelocità,
montato all’esterno della traversa
sotto carter
Note tecniche
Velocità media apertura/chiusura
0,6 m/s
-
Resistenza agli strappi del telo
3000 N/5cm
-
Resistenza guide minima alla
trazione
20.000 N
-
Resistenza alla differenza di
pressione
CL 2
-
Dimensioni max int./int.
8000x8000 mm
-
Dimensioni max int./est.
7500x7500 mm
-
Forza massima su bordo primario
UNI EN 13241
-
Porte secondo Norma
UNI EN 13241
Oggetti BIM
Finiture
06
/
10

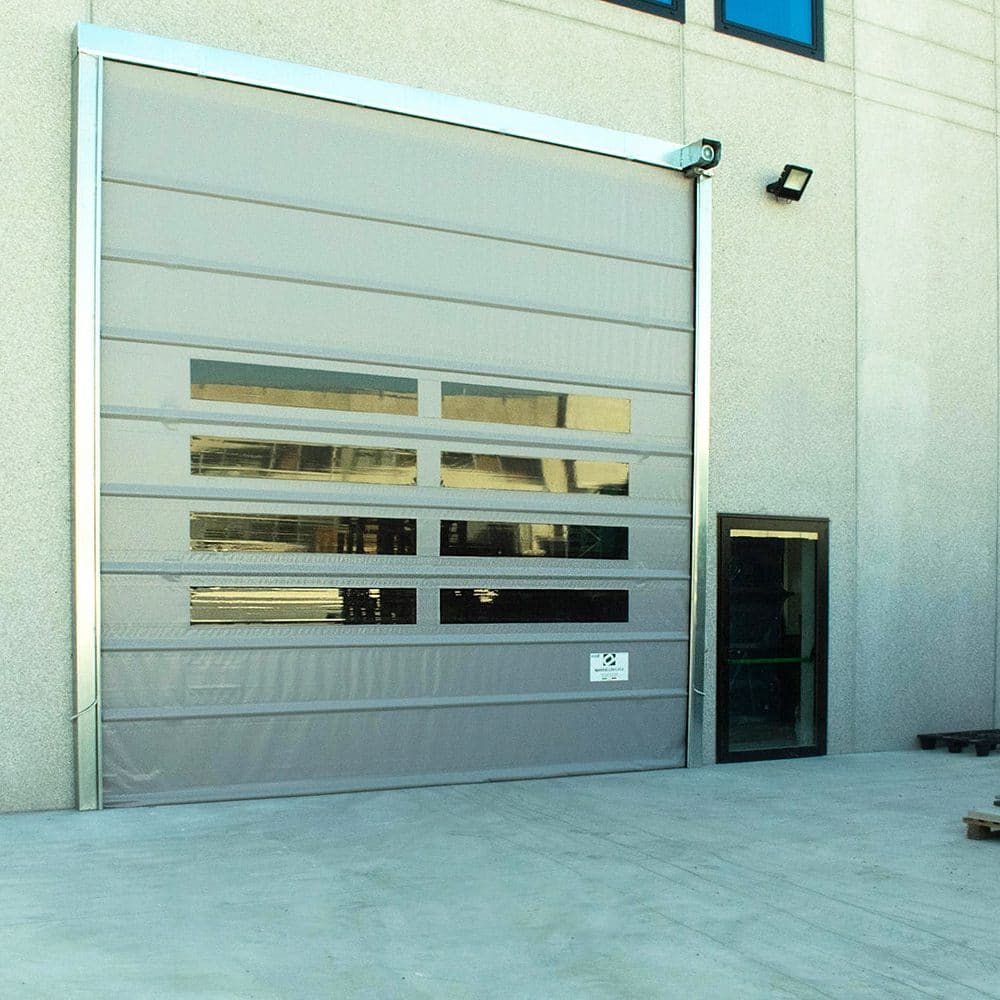

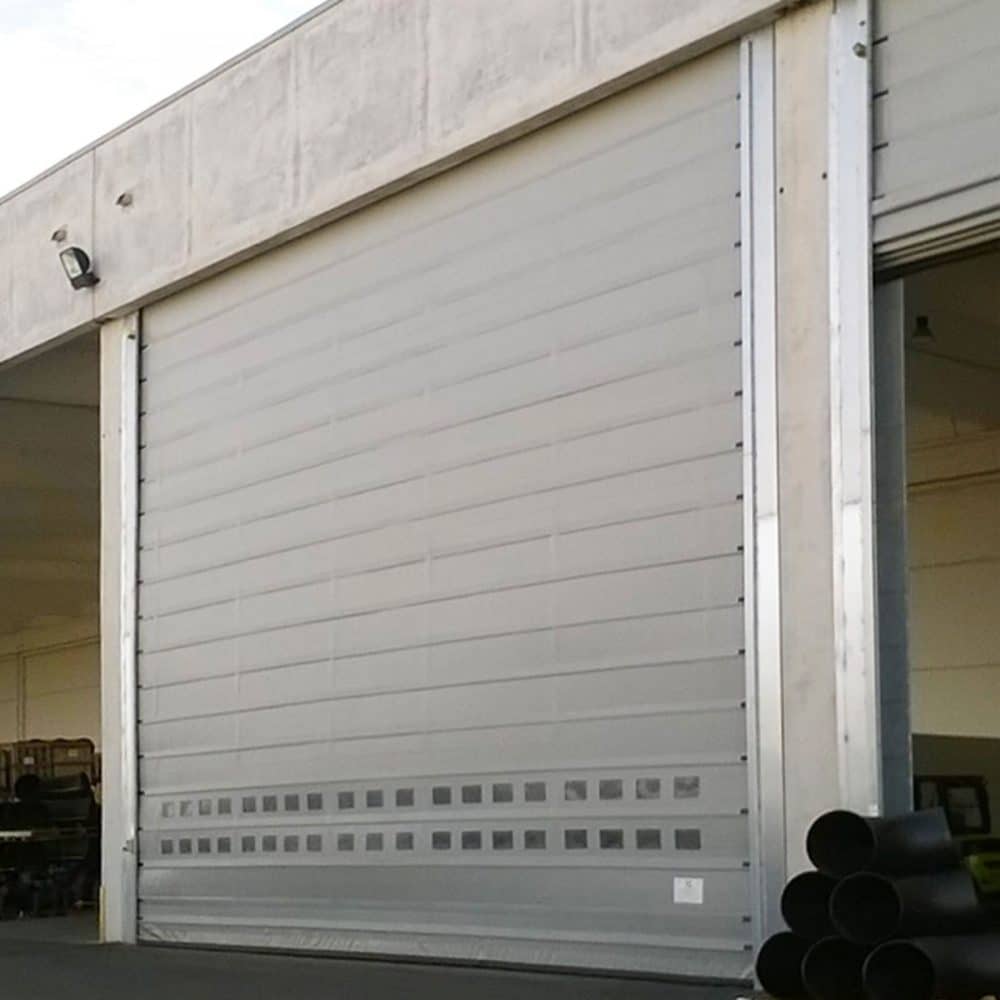

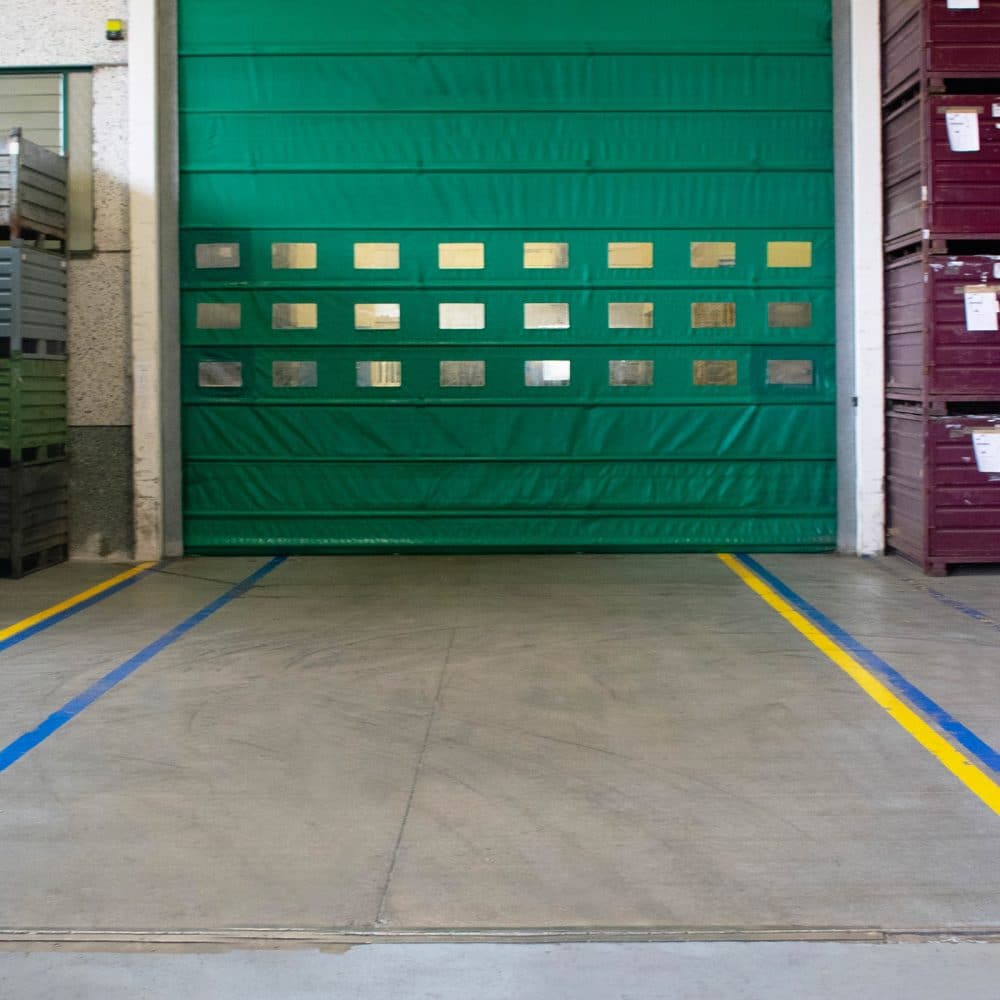

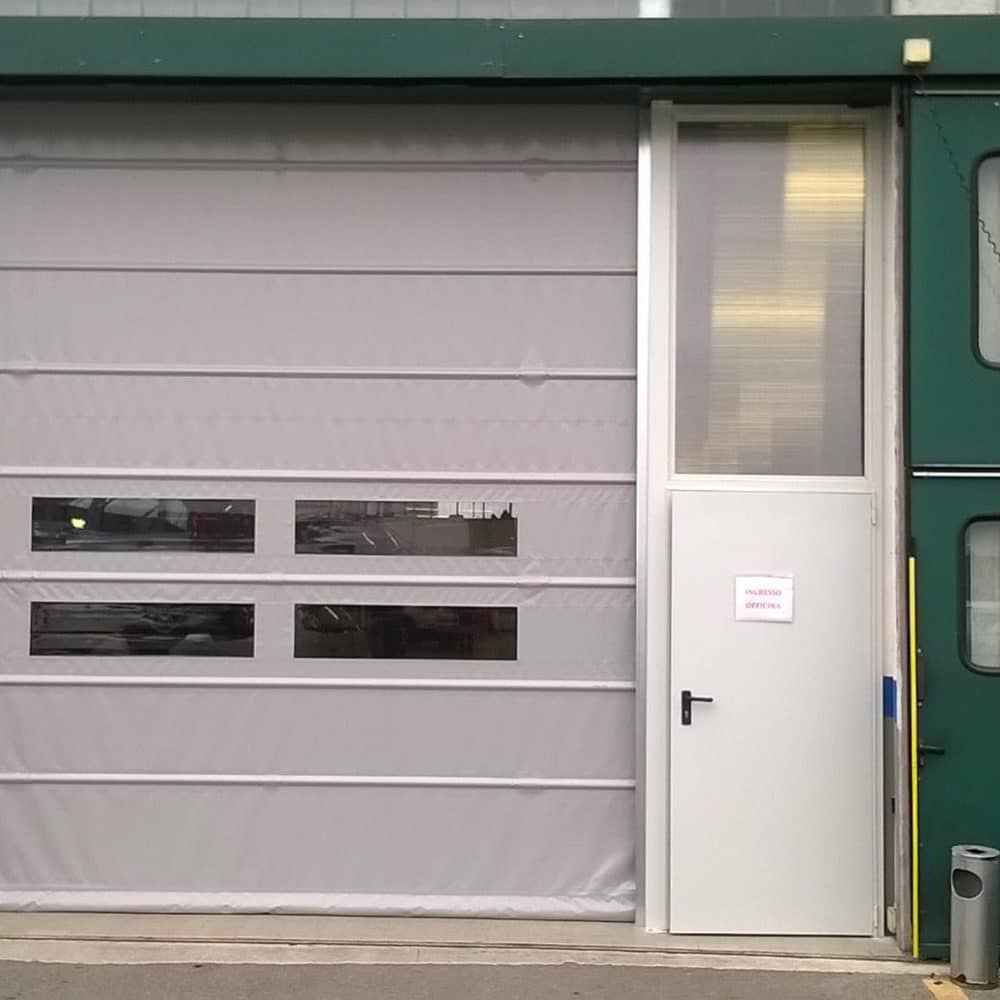

Porta rapida ad impacchettamento automatico E12
Porta ad impacchettamento rapido automatico adatta per locali industriali.
Specifiche
Installazione:
interno/interno, interno/esterno
Montanti a C:
sezione variabile, in lamiera
pressopiegata in acciaio zincato
Traversa:
realizzata con un tubolare in acciaio
e un carter in lamiera pressopiegata
Telo:
in PVC autoestinguente classe II,
trama e ordito ad alta resistenza,
spalmato in PVC, irrigidito con tubi
metallici
Antisollevamento:
sistema costituito da una coppia di
fotocellule di sicurezza. In questo
modo la porta viene bloccata
nel caso in cui un oggetto o una
persona vengano accidentalmente
agganciati dalle cinghie di
sollevamento.
(Normativa UNI EN 13241)
Finestratura:
oblò o bande di visibilità
Optional:
telo grigliato,
telo fonoassorbente
Sistemi di apertura
Metal detector:
comando di apertura automatica
con sensore di massa metallica a
spire magnetiche
Radar:
comando di apertura per porte
industriali. Rileva sia persone
che veicoli su superfici da 1 a 20
mq, orientabile a seconda della
necessità
Telecomando:
campo operativo dei trasmettitori
variabile da 80 a 100 metri
Sistemi di sicurezza
Il controllo di passaggio viene
gestito e controllato in sicurezza
attraverso una coppia di
fotocellule.
Dispositivo di protezione mobile
su bordo chiusura, costituito da
una striscia resistiva sensibile
al contatto che trasmette via
radio con la centrale di comando.
In caso di urto accidentale ne
determina l’arresto e l’immediata
riapertura come disposto dalla
normativa UNI EN 13241
Motorizzazione
Tensione nominale di installazione
400V / 3+T
-
Frequenza
50 Hz
-
Potenza motore
da 0,37 a 0,75 kW
-
Motoriduttore con asse
perpendicolare alla traversa
Note tecniche
Velocità media apertura/chiusura
0,4 m/s
- Resistenza agli strappi del telo
3000 N/5cm
- Dimensioni massime
5000x5000 mm -
Forza massima su bordo primario
UNI EN 13241 -
Porte secondo Norma
UNI EN 13241 -
Resistenza alla differenza
di pressione
CL 2
Oggetti BIM
Finiture
07
/
10

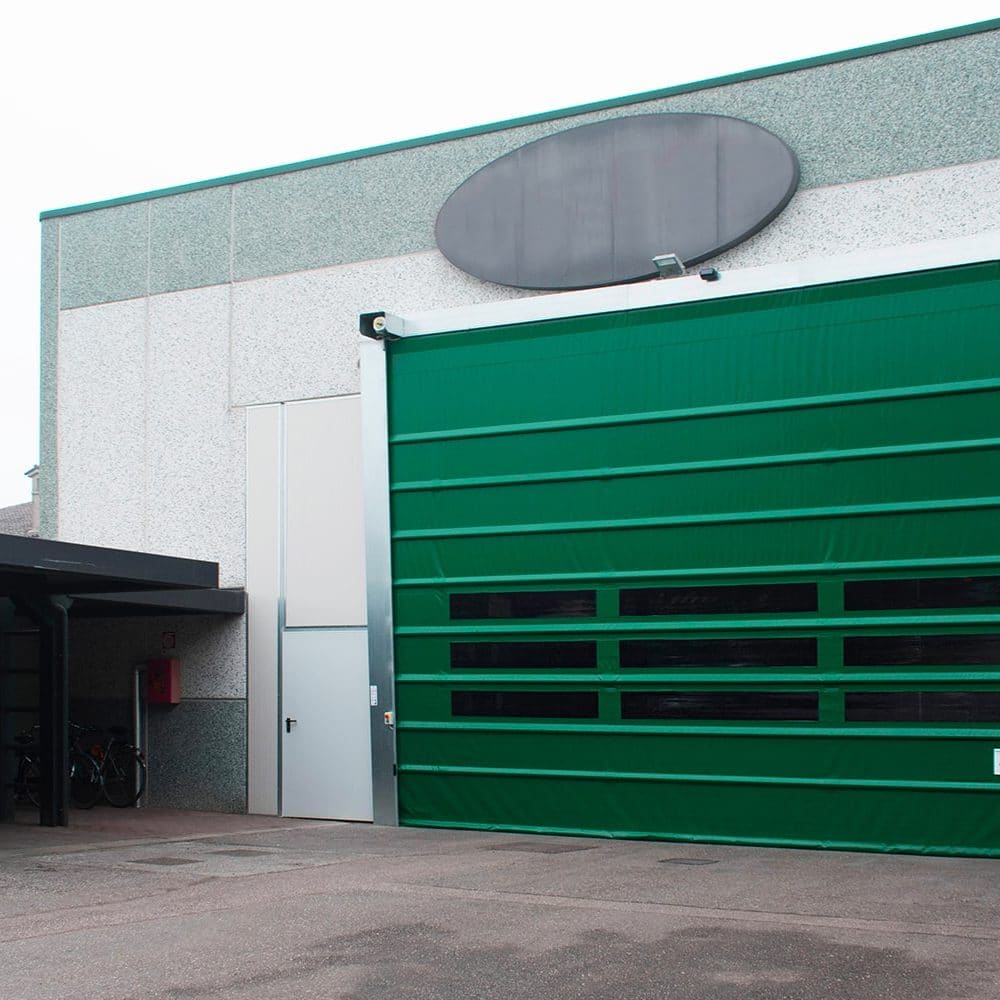

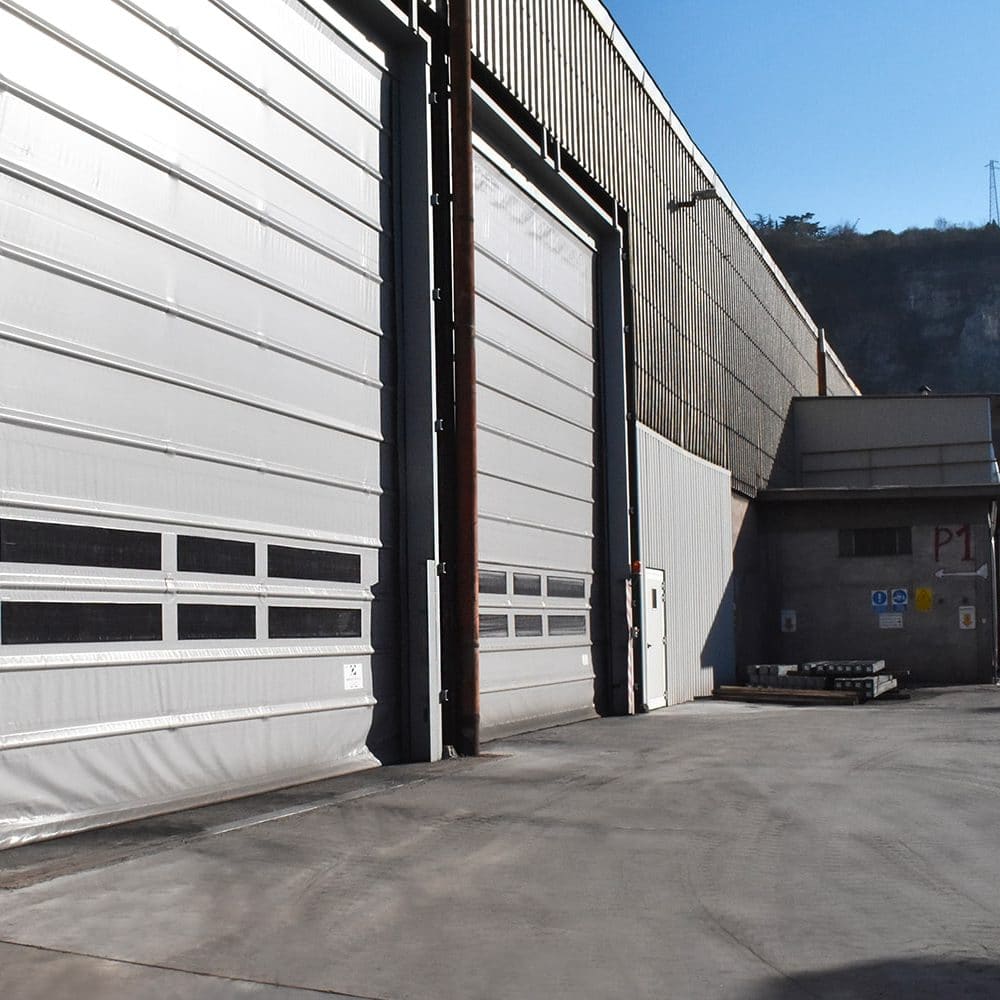

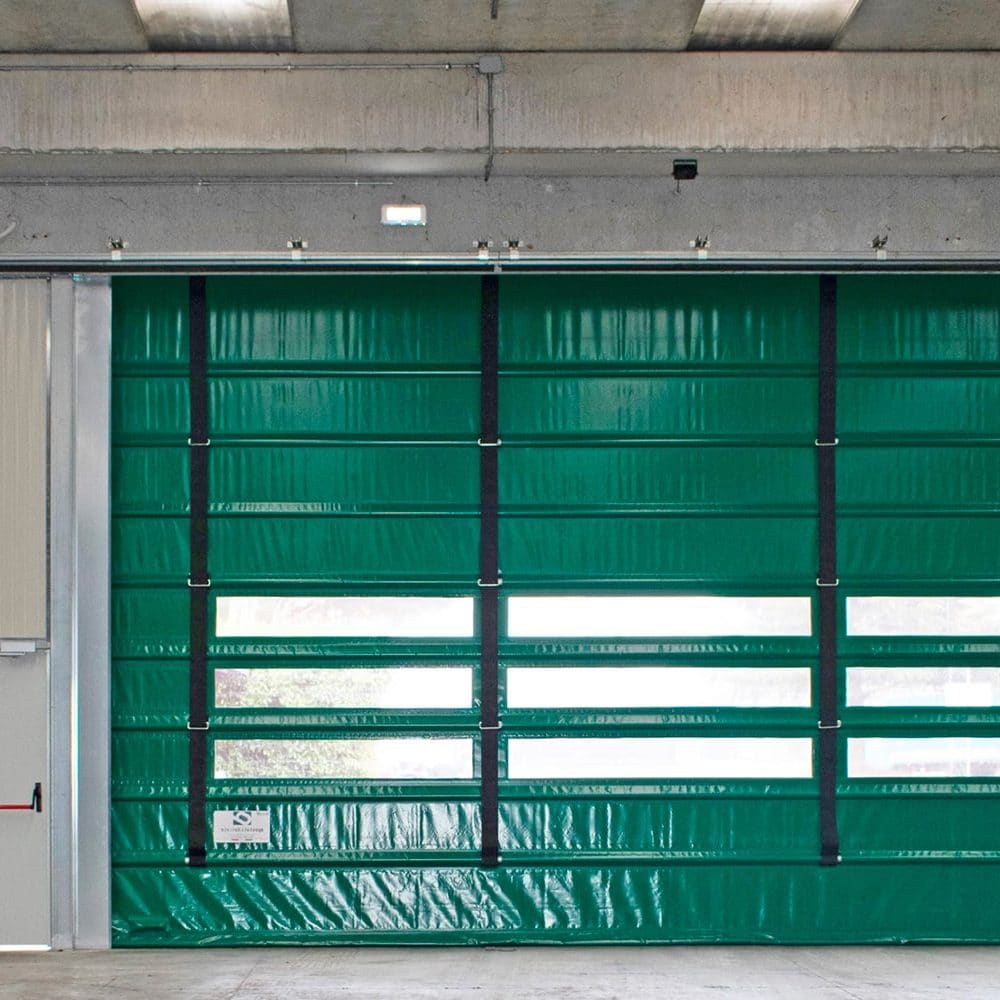

Porta rapida ad impacchettamento automatico E13
Porta ad impacchettamento rapido automatico di grandi dimensioni adatta per locali industriali.
Specifiche
Installazione:
interno/interno, interno/esterno
Montanti a C:
sezione variabile, in lamiera
pressopiegata in acciaio zincato
Traversa:
realizzata con un tubolare in acciaio
e un carter in lamiera pressopiegata
Telo:
in PVC autoestinguente classe II,
trama e ordito ad alta resistenza,
spalmato in PVC, irrigidito con tubi
metallici
Antisollevamento:
sistema costituito da una coppia
di fotocellule di sicurezza. In questo
modo la porta viene bloccata nel
caso in cui un oggetto o una persona
vengano accidentalmente agganciati
dalle cinghie di sollevamento (Normativa UNI EN 13241)
Finestratura:
oblò o bande di visibilità
Optional:
telo grigliato,
telo fonoassorbente
Sistemi di apertura
Metal detector:
comando di apertura automatica
con sensore di massa metallica a
spire magnetiche
Radar:
comando di apertura per porte
industriali. Rileva sia persone
che veicoli su superfici da 1 a 20
mq, orientabile a seconda della
necessità
Telecomando:
campo operativo dei trasmettitori
variabile da 80 a 100 metri
Sistemi di sicurezza
Il controllo di passaggio viene
gestito e controllato in sicurezza
attraverso una coppia di
fotocellule.
Dispositivo di protezione mobile
su bordo chiusura, costituito da
una striscia resistiva sensibile al
contatto che trasmette via radio
con la centrale di comando e che
in caso di urto accidentale ne
determina l’arresto e l’immediata
riapertura come disposto dalla
normativa UNI EN 13241
Motorizzazione
Tensione nominale di installazione
400V / 3+T
-
Frequenza
50 Hz
-
Potenza motore
da 0,75 a 1,1 kW
-
Motoriduttore con asse
perpendicolare alla traversa
-
Doppio motore dove richiesto dalle
dimensioni
Note tecniche
Velocità media apertura/chiusura
0,4 m/s
-
Resistenza agli strappi del telo
3000 N/5cm
-
Dimensioni massime
8000X8000 mm
-
Forza massima su bordo primario
UNI EN 13241
-
Porte secondo Norma
UNI EN 13241
-
Resistenza alla differenza
di pressione
CL 2
Oggetti BIM
Finiture
08
/
10

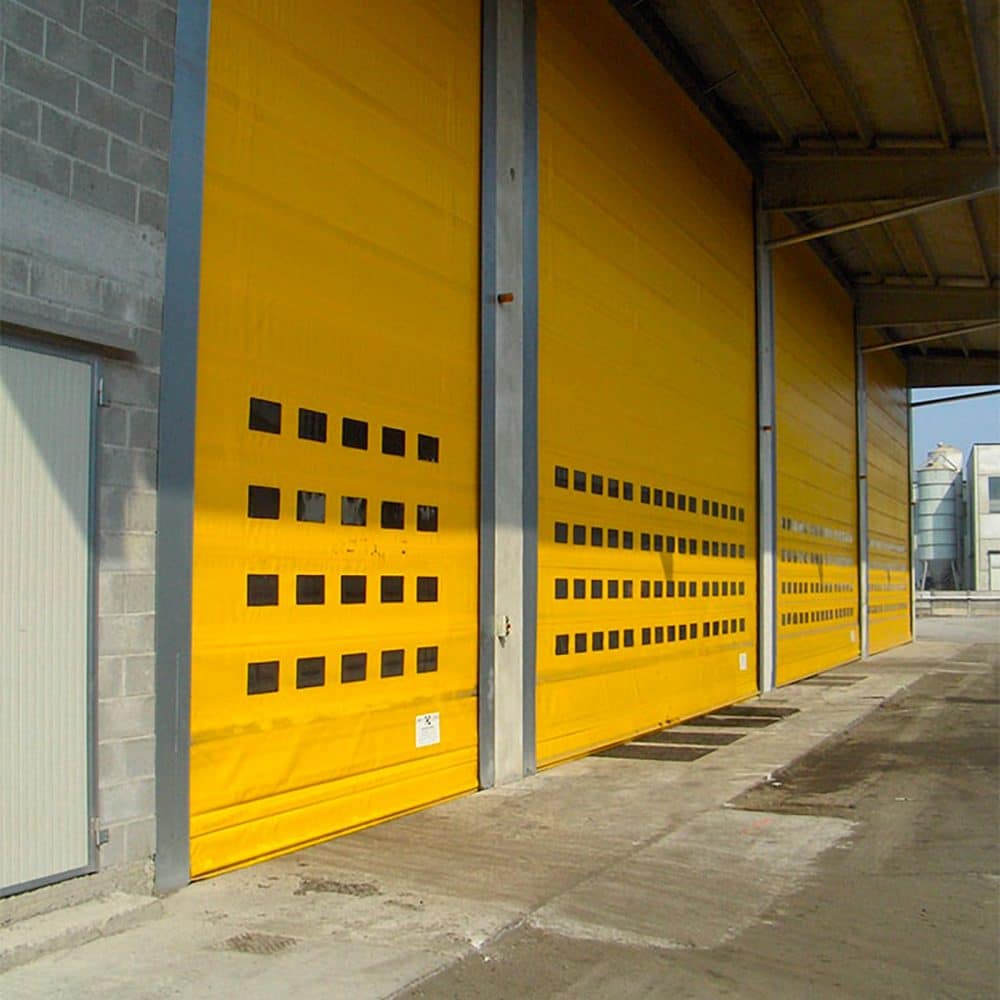

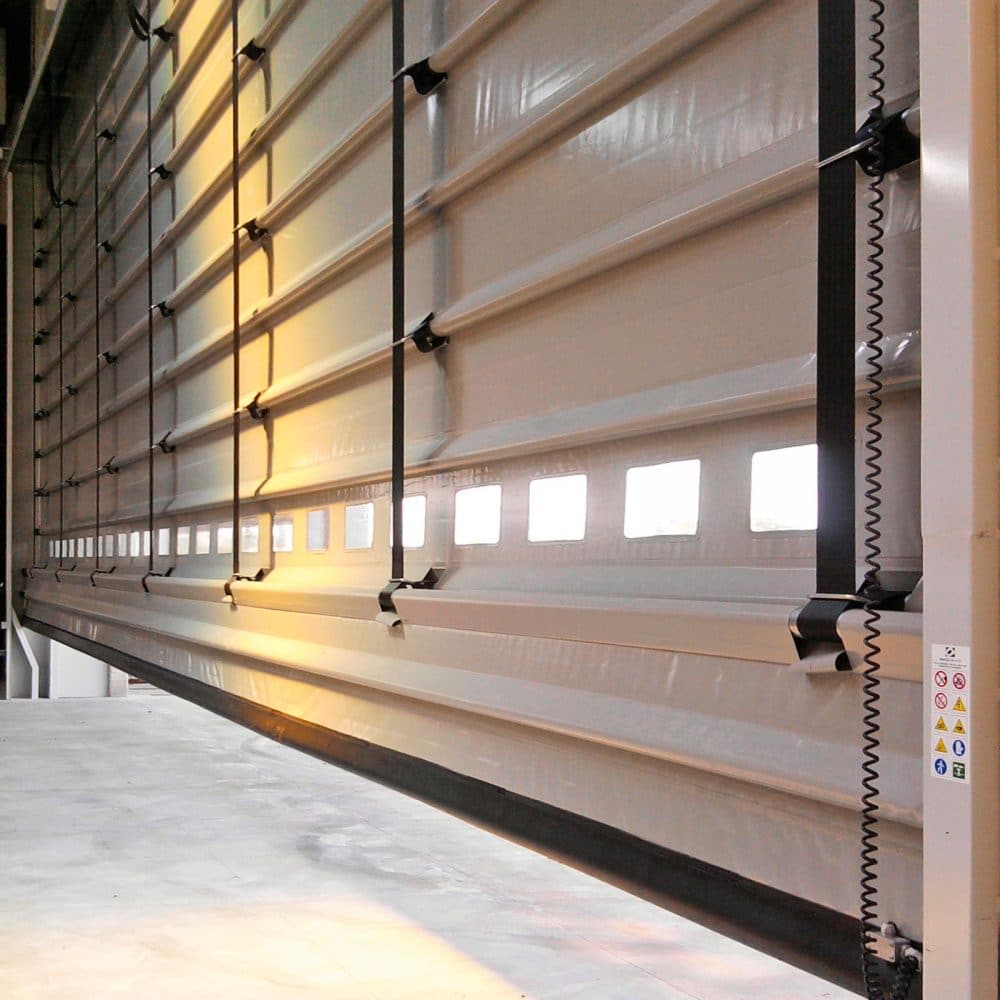

Porta rapida ad impacchettamento automatico DapBig
Porta ad impacchettamento rapido automatico adatta per grandi aperture.
Specifiche
Installazione:
interno/esterno
Montanti a C:
in lamiera pressopiegata in acciaio
zincato, a richiesta tinta RAL
Traversa:
struttura in carpenteria
elettrosaldata autoportante chiusa
da un carter in acciaio che supporta
l’albero di trasmissione per la
trazione del telo
Telo:
in PVC autoestinguente classe
II, anti UV e anti muffa, irrigidito
tramite tubi
Antisollevamento:
sistema costituito da una coppia
di fotocellule di sicurezza. In questo
modo la porta viene bloccata
nel caso in cui un oggetto o una
persona vengano accidentalmente
agganciati dalle cinghie di
sollevamento. (Normativa
UNI EN 13241). Cinghie di sicurezza per
evitare la caduta improvvisa del telo
Finestratura:
oblò o bande di visibilità
Optional:
telo grigliato,
telo fonoassorbente
Sistemi di apertura
Metal detector:
comando di apertura automatica
con sensore di massa metallica a
spire magnetiche
Radar:
comando di apertura per porte
industriali. Rileva sia persone
che veicoli su superfici da 1 a 20
mq, orientabile a seconda della
necessità
Telecomando:
campo operativo dei trasmettitori
variabile da 80 a 100 metri
Sistemi di sicurezza
Il controllo di passaggio
viene gestito e controllato in
sicurezza attraverso 2 fotocellule
trasmittenti (una per lato
porta) e 2 riceventi complete di
amplificatore.
Dispositivo di protezione mobile
su bordo chiusura, costituito da
una striscia resistiva sensibile al
contatto che trasmette via radio
con la centrale di comando e che
in caso di urto accidentale ne
determina l’arresto e l’immediata
riapertura come disposto dalla
normativa UNI EN 13241.
Sistema di sicurezza NO TOUCH
Motorizzazione
Tensione nominale di installazione
400V / 3+T
-
Frequenza
50 Hz
-
Potenza motore
da 1,5 a 2,2 kW
-
Motoriduttore/i con asse
perpendicolare alla traversa
-
Doppio motore dove richiesto
dalle dimensioni
Note tecniche
Velocità media apertura/chiusura
0,2 m/s
-
Resistenza agli strappi del telo
3000 N/5cm
-
Resistenza guide minima alla
trazione
50.000 N
-
Dimensioni massime
15000x8000 mm
-
Forza massima su bordo primario
UNI EN 13241
-
Porte secondo Norma
UNI EN 13241
Finiture
09
/
10

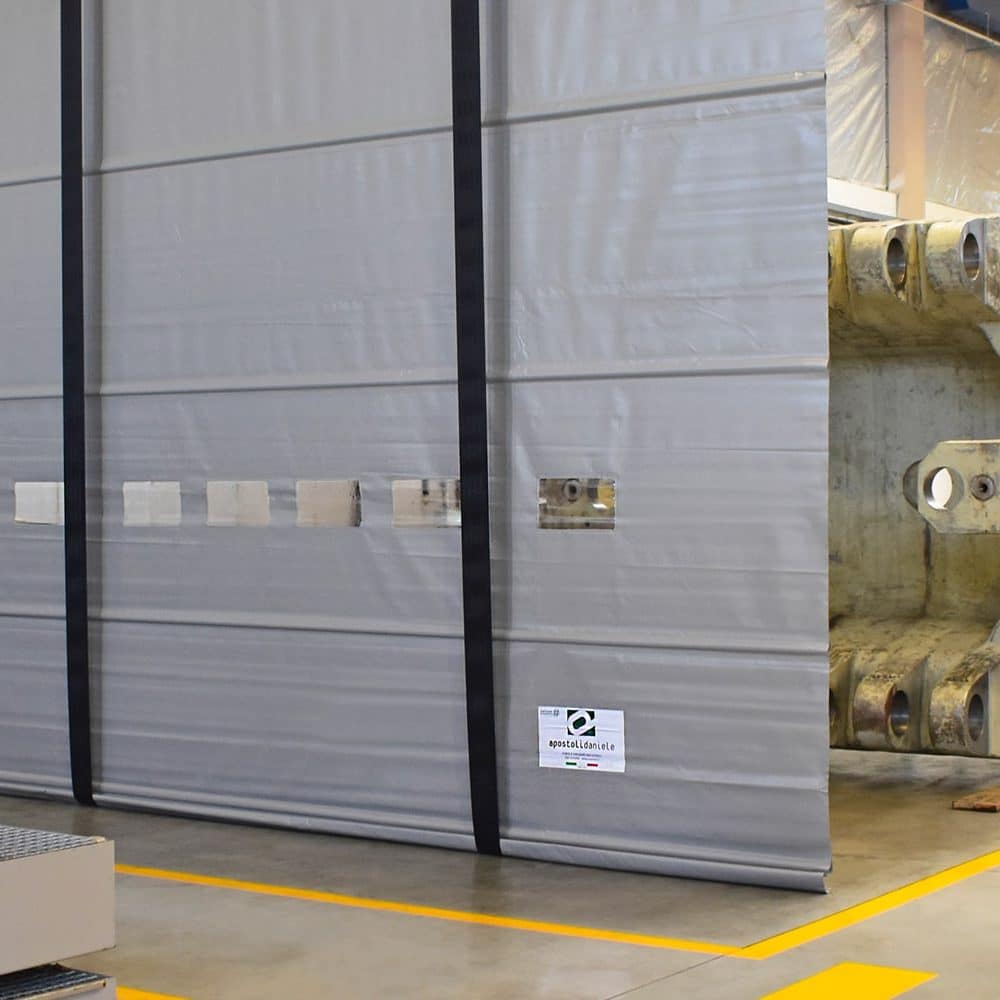

Porta rapida Arella
Porta speciale costituita da sistema di raccolta telo rototraslante priva di montanti di supporto della struttura e della traversa. Consente la gestione della partizione logistica degli ambienti senza intervenire strutturalmente in modo invasivo.
Specifiche
Installazione:
interno/interno
Montanti:
a C, sezione variabile, in lamiera
pressopiegata in acciaio zincato
Traversa:
realizzata con un tubolare in acciaio
Telo:
in PVC autoestinguente classe II, anti UV e anti muffa, irrigidito tramite tubi
Optional:
oblò o bande di visibilità
Sistemi di apertura
Uomo presente
Motorizzazione
Tensione nominale di installazione 400V / 3+T
-
Frequenza 50 Hz
-
Potenza motore da 0,75 a 2,2 kW
-
Motoriduttore con asse perpendicolare alla traversa
-
Doppio motore dove richiesto dalle dimensioni
Note tecniche
Velocità media apertura/chiusura 0,2 m/s
-
Resistenza agli strappi del telo 3000 N/5cm
-
Dimensioni massime 40.000X10.000 mm
-
Forza massima su bordo primario UNI EN 13241
-
Porte secondo Norma UNI EN 13241
Finiture
10
/
10
Porta rapida Reverso
Il modello Reverso permette di gestire l’apertura del telo dall’alto verso il basso, favorendo procedimenti industriali che richiedano principalmente un accesso superiore.
Specifiche
Installazione:
interno/interno, interno/esterno
Montanti:
a C, sezione variabile, in lamiera pressopiegata in acciaio zincato
Traversa:
realizzata con un tubolare in acciaio e un carter in lamiera pressopiegata
Telo:
in PVC autoestinguente classe II, anti UV e anti muffa, irrigidito tramite
tubi
Antisollevamento:
sistema costituito da una coppia di fotocellule di sicurezza. In questo modo la porta viene bloccata nel caso in cui un oggetto o una persona vengano accidentalmente agganciati dalle cinghie di sollevamento.
(Normativa UNI EN 13241)
Finestratura:
oblò o bande di visibilità
Motorizzazione
Tensione nominale di installazione 400V / 3+T
-
Frequenza 50 Hz
-
Potenza motore da 1,5 a 2,2 kW
-
Motoriduttore/i con asse perpendicolare alla traversa
-
Doppio motore dove richiesto dalle dimensioni
Note tecniche
Velocità media apertura/chiusura 0,2 m/s
-
Resistenza agli strappi del telo 3000 N/5cm
-
Resistenza guide minima alla trazione 50.000 N
-
Dimensioni massime 15000x8000 mm
-
Forza massima su bordo primario UNI EN 13241
-
Porte secondo Norma UNI EN 13241
Finiture
